591КН3, Микросхема интегральная

591КН3 микросхемы полупроводниковой:

591КН3 — интегральная микросхема шестнадцатиканальный аналоговый коммутатор со схемой управления и используются в РЭА в большой области эксплуатации. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и соответствует: 1) техусловиям бК0.348.368-03ТУ; 2) техусловиям бК0.347.137-03ТУ.

Ссылки на технические материалы

ссылки на 591КН3 дополнительный материал:

карта	фото	схема выводов
значение выводов	параметры	предельные параметры
эксплуатация	PDF

Знак завода изготовителя

Расположение выводов схематическое

Микросхема интегральная назначение выводов

Значение 591КН3 выводов:

Номер контакта	Значение	Номер контакта	Значение
1	Uп1	17	-
2	-	18	Адресн вх 2-1
3	-	19	-
4	Аналог вх 16	20	Адресн вх 2-6
5	Аналог вх 15	21	Разрешение
6	Аналог вх 14	22	-
7	Аналог вх 13	23	Аналог вх 1
8	Аналог вх 12	24	Аналог вх 2
9	Аналог вх 11	25	Аналог вх 3
10	Аналог вх 10	26	Аналог вх 4
11	Аналог вх 9	27	Аналог вх 5
12	Общий	28	Аналог вх 6
13	-	29	Аналог вх 7
14	Адресн вх 2-3	30	Аналог вх 8
15	Адресн вх 2-2	31	Uп2
16		32	Аналог вых

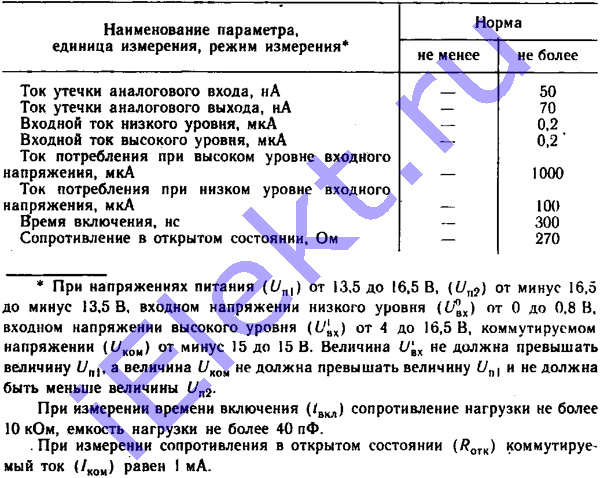

Основные электро параметры при t=25+-10 градусов Цельсия

таблица 591КН3 основных электро показателей:

Название характеристики, единица и режим замера	Норма
	больше	меньше
Ампераж утекающий аналог вх, nA	-	50
Ампераж утекающий аналог вых, nA	-	70
Ампераж на входе низшего значения, uA	-	0,2
Ампераж на входе высшего значения, uA	-	0,2
Ампераж потребляемый при высшем значении напряжения на входе, uA	-	1000
Ампераж потребляемый при низшем значении напряжения на входе, uA	-	100
Продолжительность включения, ns	-	300
Сопротивление в открытом состоянии, Om	-	270

При вольтаже питающем Uп1 от 13,5 до 16,5V, Uп2 от минус 16,5 до минус 13,5V, вольтаж на входе низшего значения от 0 до 0,8V, вольтаж на входе высшего значения от 4 до 16,5V, переключаемом вольтаже от минус 15 до 15V. Величина вольтажа на входе высшего значения не должна превышать Uп1, а переключаемый вольтаж меньше Uп1 и больше Uп2.
При измерении времени включения сопротивлении нагрузки меньше 10kOm, емкости нагрузки меньше 40pF.
При замере сопротивления в открытом состоянии переключаемый ампераж 1mA.

Предельные 591КН3 параметры
