597СА1А микросхемы полупроводниковой:
597СА1А — интегральная микросхема (артикулярное наименование в соответствии с ГОСТ)микросхемы интегральные используются в РЭА в большой области применения для сравнения аналоговых значений со стробированием и памятью раннего состояния, усиления сигналов с определением полюса и преобразования в двоичные уровни, с функционалом быстрого действия прецизионный компаратор напряжения. Микросхемы выполнены в металлокерамическом корпусе 402.16-6 с гибкими выводами. Тип прибора указывается на металлическом корпусе. Рабочая температура эксплуатации микросхемы от -60 до +125 град С. Климатическое исполнение микросхемы УХЛ. Микросхемы соответствуют 2) техническим условиям бК0.347.190ТУ.
Ссылки на технические материалы
| карта | фото | схема выводов |
| графическое обозначение | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

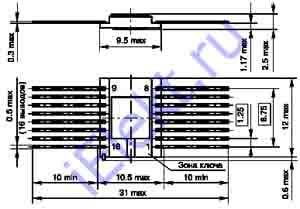

Схема расположения выводов
Вес не превышает 1,5g.
Условно графическое обозначение
Назначение выводов
| Контакт | Цепь | Контакт | Цепь |
| 1, 16 | общие | 5, 7, 9, 10, 13, 14, 15 | свободные |
| 2 | напряжение питания (Uп1) | 8 | напряжение питания (Uп2) |
| 3 | неинвертирующий вх | 11 | неинвертирующий вых |
| 4 | инвертирующий вх | 12 | инвертирующий вых |

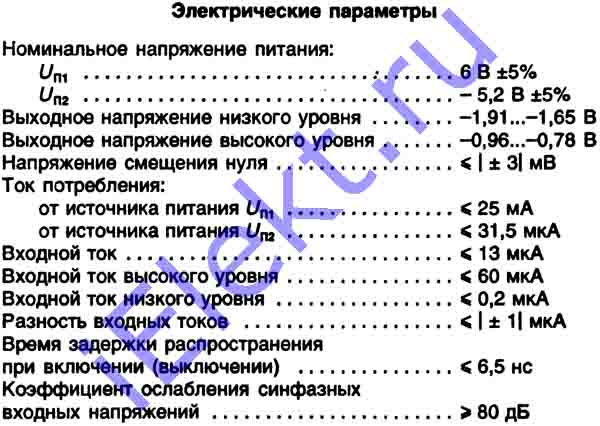

Основные электро параметры при t=25+-10 градусов Цельсия
| Название характеристики, единица и режим замера | Норма | |
| больше | меньше | |
| Номинальное напряжение питания, V: Uп1 | 6-5% | 6+5% |
| Uп2 | -5,2-5% | -5,2+5% |
| Номинальное опорное напряжение, V | 10,24 | |
| Вх напряжение низкого уровня, V | -1,91 | -1,65 |
| Вх напряжение высокого уровня, V | -0,96 | -0,78 |
| Напряжение смещения нуля, mV | /+-3/ | |
| Ток потребления, mA: от ИП Uп1 | 25 | |
| от ИП Uп2 | 0,0315 | |
| Разность входных токов, uA | /+-1/ | |
| Время задержки распространения при включении (выключении), ns | 6,5 | |
| Коэффициент ослабления синфазных входных напряжений, dB | 80 | |
Предельные 597СА1А параметры
