75АП001 микросхемы полупроводниковой:
75АП001 — сборки являются дифференцирующим передатчиком для симметричных линий проводной связи (ARINC-429) и используются в РЭА в большой области эксплуатации. Микросхемы изготовлены в металлическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ согласована 2) техусловиям Т53.430.005 ТУ.Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

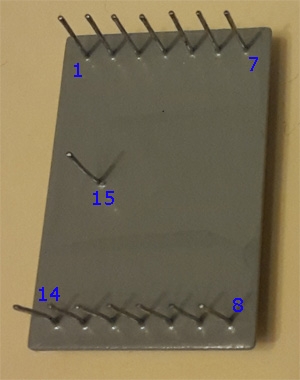

Схема расположения выводов

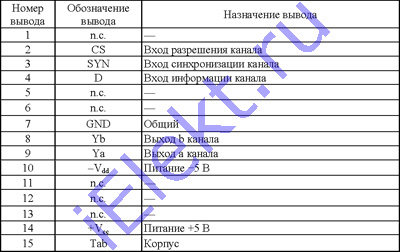

Назначение выводов
| Номер вывода | Обознач. вывода |
Назначение | Номер вывода | Обознач. вывода |
Назначение |
| 1 | n.c. | - | 9 | Ya | Выход a канала |
| 2 | CS | Вход разрешения канала | 10 | -Vdd | Питание -5V |
| 3 | SYN | Вход синхронизации канала | 11 | n.c. | - |
| 4 | D | Вход информации канала | 12 | n.c. | - |
| 5 | n.c. | - | 13 | n.c. | - |
| 6 | n.c. | - | 14 | +Vcc | Питание +5V |
| 7 | GND | Общий | 15 | Tab | Корпус |
| 8 | Yb | Выход b канала |
Основные электрические параметры при t=25+-10 градусов Цельсия
| Наименование параметра, режим замера, единица замера | Допуск | |
| больше | меньше | |
| Выходное значение напряжения (Rнагр=1,2kOm, Cнагр=0,01uF): логической единицы, U1вых, V; логического нуля, U1вых, V. |
4,4 -5,5 |
5,5 -4,4 |
| Выходное напряжение паузы, Uп.вых, V | -0,5 | 0,5 |
| Длительность выходного импульса (fвх=50kHz, tвх=(10,3+-0,1)us, Uп1=5,0V, Uп2=-5V), tвых, us | 9 | 11 |
| Длительность фронтов выходного импульса, tф.вых, us | 1,5 | 4,0 |
| Напряжение источника питания: Uп1, V Uп1, V |
4,9 -5,5 |
5,5 -4,9 |
| Ток потребления от источника: Iпот1, mA Iпот2, mA |
- - |
50 35 |
| Ток короткого замыкания: Iкз1, mA Iкз2, mA |
- - |
140 130 |
Предельные 75АП001 параметры
