75АП002, Микросхема интегральная
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.Вернуться на "главную" страницу сайта
. Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел
.
75АП002 микросхемы полупроводниковой:
75АП002 — сборки являются дифференцирующим передатчиком для симметричных линий проводной связи (ARINC-429) и используются в РЭА в большой области эксплуатации. Микросхемы изготовлены в металлическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ согласована 2) техусловиям Т53.430.004 ТУ.Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

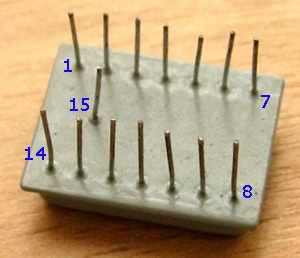

Схема расположения выводов

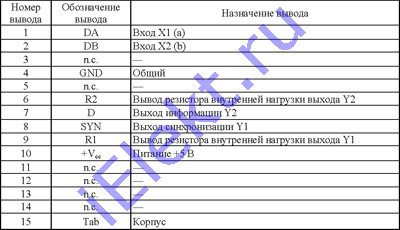

Назначение выводов
| Номер вывода | Обознач. вывода |
Назначение | Номер вывода | Обознач. вывода |
Назначение |
| 1 | DA | Вход X1 (a) | 9 | R1 | Вывод резистора внутренней нагрузки выхода Y1 |
| 2 | DB | Вход X2 (b) | 10 | +Vcc | Питание +5V |
| 3 | n.c. | - | 11 | n.c. | - |
| 4 | GND | Общий | 12 | n.c. | - |
| 5 | n.c. | - | 13 | n.c. | - |
| 6 | R2 | Вывод резистора внутренней нагрузки выхода Y2 | 14 | n.c. | - |
| 7 | D | Выход информации Y2 | 15 | Tab | Корпус |
| 8 | SYN | Выход синхронизации Y1 |

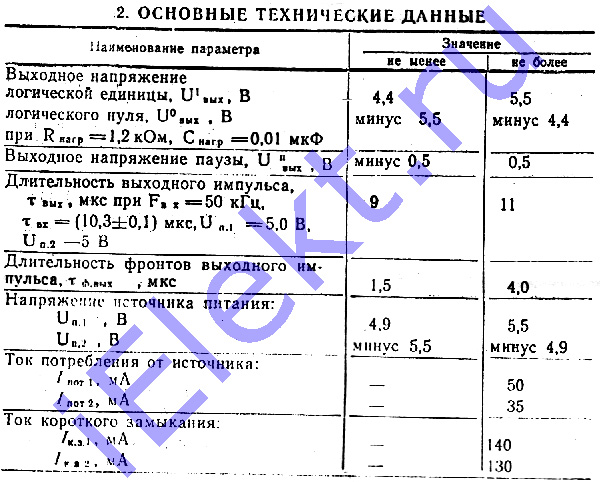

Основные электрические параметры при t=25+-10 градусов Цельсия
| Наименование параметра, режим замера, единица замера | Допуск | |
| больше | меньше | |
| Выходное значение напряжения (Rнагр=1,2kOm, Cнагр=0,01uF): логической единицы, U1вых, V; логического нуля, U1вых, V. |
4,4 -5,5 |
5,5 -4,4 |
| Выходное напряжение паузы, Uп.вых, V | -0,5 | 0,5 |
| Длительность выходного импульса (fвх=50kHz, tвх=(10,3+-0,1)us, Uп1=5,0V, Uп2=-5V), tвых, us | 9 | 11 |
| Длительность фронтов выходного импульса, tф.вых, us | 1,5 | 4,0 |
| Напряжение источника питания: Uп1, V Uп1, V |
4,9 -5,5 |
5,5 -4,9 |
| Ток потребления от источника: Iпот1, mA Iпот2, mA |
- - |
50 35 |
| Ток короткого замыкания: Iкз1, mA Iкз2, mA |
- - |
140 130 |
Предельные 75АП002 параметры
