765КТ3-1, Микросхема интегральная

для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара: ЗАКАЗАТЬ.

Вернуться на "главную" страницу сайта ГЛАВНАЯ.

Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел КОНТАКТЫ.



765КТ3 микросхемы полупроводниковой:

765КТ3-1 — интегральная микросхема артикул согласно ГОСТ
микросхемы бескорпусные используются в радиоэлектронной аппаратуре в широком спектре применения и предназначена микросхема интегральная бескорпусная для работы в качестве четырех двунаправленных переключателей. Применяется в качестве элементов составных интегральных чипов, микрочипов, блоков и аппаратуры, создающих герметичность и защищенность диодов СВЧ от влияния высокого уровня влажности, солей пыли, плесени, изморози и водяных осадков и перепадов давления. Модель прибора указывается на индивидуальной таре. Климатическое исполнение микросхем УХЛ и соответствует техническим условиям ТУ.
Микросхема 2) соответствует техническим условиям бК0.347.151ТУ4.
Микросхема 4) соответствует техническим условиям бК0.347.151ТУ4 и РМ 11091926-81-Н.

Ссылки на технические материалы

ссылки на 765КТ3-1 дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

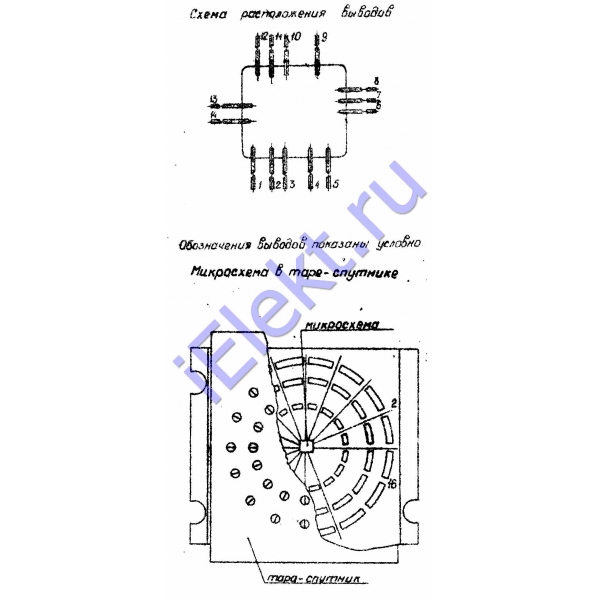

Схема расположения выводов

схема расположения выводов

Назначение выводов

таблица 765КТ3-1 назначения выводов:
Номер вывода Назначение вывода
1, 4, 8, 11 Входы
2, 3, 9, 10

Выходы

5, 6, 12, 13 Управляющие входы
7 Питание (Uсс2)
14 Питание (Uсс1)

Основные электрические параметры при t=25+-10 градусов Цельсия

таблица основные 765КТ3-1 электро параметры:
Название характеристики, режим и единица замера Норма
меньше больше
Ток потребления в статическом режиме в состоянии логического нуля, uA (Uсс1=10V, Uсс2=0V, Uупp=0V, Uвыx=10V, Uвx=10V) - 0,5
Ток потребления в статическом режиме в состоянии логической единицы, uA (Uсс1=10V, Uсс2=0V, Uупp=0V, Uвыx=10V, Uвx=10V) - 0,5

Выходное сопротивление ключа, Om

(Uупp=Uсс1=10V, Ucc2=0V, Uвx=10V, Jвыx=-0,957mA)

(Uупp=Uсс1=5V, Ucc2=0V, Uвx=10V, Jвыx=-0,340mA)

(Uупp=Uсс1=5В, Ucc2=-5V, Uвx=5V, Jвыx=-0,478mA)

(Uупp=Uсс1=2,5V, Ucc2=-2,5V, Uвx=2,5V, Jвыx=-0,170mA)

(Uупp=Uсс1=5V, Ucc2=-5V, Uвx=-5V, Jвыx=0,478mA)

(Uупp=Uсс1=2,5V, Ucc2=-2,5V, Uвx=-2,5V, Jвыx=0,170mA)

-



500

5000

500

5000

500

5000

Входной ток 765КТ3-1 логического нуля, uA

(Uсс1=10V, Uсс2=Uупp=0V)

(Uсс1=5V, Uсс2=Uупp=0V)

-



/-0,05/

/-0,05/

Входной ток логической единицы, uA

(Uупp=Uсс1=10V, Uсс2=0V, Jвыx=0,957mA)

(Uупp=Uсс1=5V, Uсс2=0V, Jвыx=0,340mA)

-



0,05

0,05

Ток утечки на выходе, mA

(Uсс1=Uвx=5V, Uсс2=Uупp=-5V)

(Uсс1=5V, Uвx=-5V, Uсс2=Uупp=-5V)

-



/-100/

100

Максимальный ток утечки на выходе, uA

(Uсс1=10V, Uсс2=0V, U=3V)

(Uсс1=5V, Uсс2=0V, U=1,5V)

-



10

10

Время задержки распространения входного сигнала при включении (выключении) схемы, ns

(Uсс1=10V, Uсс2=0V, C=50pF)

(Uсс1=5V, Uсс2=0V, C=50pF)

-



20

25

Время задержки распространения управляющего сигнала при включении (выключении) схемы, ns

(Uсс1=10V, Uсс2=0V, C=50pF)

(Uсс1=5V, Uсс2=0V, C=50pF)

-



70

125

Указания по эксплуатации

указания по 765КТ3-1 эксплуатации:
1 Указания по применению и эксплуатации по ОСТ В 11.073.067-82, ОСТ 11.073.062-84 и бК0.347.151 ТУ.
2 До монтажа микросхем в ГС необходимо разводку контактных шин ПИТАНИЯ и ОБЩИЙ на плате РЭД соединить электрически между собой. При монтаже необходимо соблюдать следующую последовательность: вначале присоединяется вывод микросхемы ОБЩИЙ, а затем ПИТАНИЕ, потом остальные вывода.
3 Категорически запрещается эксплуатация микросхем в составе не герметичных модулей, корпусов и т.д.
4 При монтаже должны быть приняты меры, исключающие нагрев кристалла с защитным покрытием выше +85oC.
5 При монтаже микросхем в ГС не разрешается изгиб выводов ближе, чем на 0,3mm по длине вывода от места выхода из защитного покрытия и перегиб на инструменте с острыми краями. Не допускается пережатие (расплющивание) выводов.
6 Очередность подачи напряжений на микросхемы 765КТ3-1 следующая:
-напряжение питания;
-входное напряжение.
Очередность снятия напряжения:
-входное напряжение;
-напряжение питания.
7 Свободные выходы микросхем должны быть соединены с одной из шин питания.
8 Для крепления микросхем необходимо использовать составы, не растворяющие защитное покрытие микросхемы. При монтаже микросхем в герметизированную гибридную микросхему не допускается наличие внутри корпуса микросхемы паров этилового спирта, дибутилфтолата, этилцеллозольва, полиэтиленполиамина и других веществ, разрушающих покрытие микросхем.
9 Рекомендуется дополнительная просушка гибридной микросхемы пред герметизацией, при температуре меньше 85oC.
10 Выводы микросхем 765КТ3-1 при монтаже рекомендуется подсоединять сваркой. Время теплового импульса меньше 0,2s с интервалом больше 0,5s. Температура жала паяльника не должна превышать 265oC.
11 Допускается значение электростатического потенциала меньше 100V.
12 При эксплуатации и изменении электропараметров с целью исключения влияния измерительных устройств на результаты измерения, допускается одновременно совмещать все уровни входных и питающих напряжений на одинаковую величину, сохраняя разность потенциалов между выводами микросхем.
13 Допускается случайное превышения импульса напряжения управляющего входа над напряжением питания на одном выводе меньше 1V при длительности импульса на уровне 0,5V меньше 1us и скважности больше 2.
14 Допускается случайный отрицательный импульс управляющего входа на одном (любом) выводе меньше 1V при длительности импульса на уровне 0,5 меньше 1us и скважности больше 2.
15 Неиспользуемые входы (выходы) микросхемы 765КТ3-1 соединить с выводом 7
