765ЛН2-1, Микросхема интегральная

765ЛН2 микросхемы полупроводниковой:

765ЛН2-1 — интегральная микросхема артикул согласно ГОСТ
микросхемы бескорпусные используются в радиоэлектронной аппаратуре в широком спектре применения и предназначена микросхема интегральная бескорпусная для работы в качестве шесть логических элементов НЕ. Применяется в качестве элементов составных интегральных чипов, микрочипов, блоков и аппаратуры, создающих герметичность и защищенность диодов СВЧ от влияния высокого уровня влажности, солей пыли, плесени, изморози и водяных осадков и перепадов давления. Модель прибора указывается на индивидуальной таре. Климатическое исполнение микросхем УХЛ и соответствует техническим условиям ТУ.
Микросхема 2) соответствует техническим условиям бК0.347.151ТУ1.
Микросхема 4) соответствует техническим условиям бК0.347.151ТУ1 и РМ 11091.926-81.

Ссылки на технические материалы

ссылки на 765ЛН2-1 дополнительный материал:

карта	фото	схема выводов
значение выводов	параметры	логическая схема
таблица истинности	PDF

Знак завода изготовителя

Схема расположения выводов

Отсчет выводов вести против хода часовой стрелки.
Первый вывод микросхемы загнут и находится между вторым и последним номерами тары сопроводительной.


Вес не превышает 0,015g

Графическое условное обозначение микросхемы

Таблица истинности

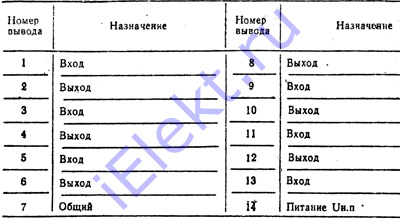

Назначение выводов

таблица 765ЛН2-1 назначения выводов:

Номер вывода	Назначение вывода	Номер вывода	Назначение вывода
1	Вход	8	Выход
2	Выход	9	Вход
3	Вход	10	Выход
4	Выход	11	Вход
5	Вход	12	Выход
6	Выход	13	Вход
7	Общий	14	Питание Ucc

Основные электрические параметры при t=25+-10 градусов Цельсия

таблица основные 765ЛН2-1 электро параметры:

Название характеристики, режим и единица замера	Обозначение буквой	Норма
		меньше	больше
Ток потребления в состоянии логического нуля и логической единицы, uA (Uсс=10V, U1вх=10V, U0вх=0)	Iпот	-	0,50
Время задержки распространения при включении, ns (Uсс=10V, U1вх=10V, U0вх=0, C=50pF)	t1,0зад.	-	50
Время задержки распространения при выключении, ns (Uсс=10V, U1вх=10V, U0вх=0, C=50pF)	t0,1зад.	-	90
Выходное напряжение логического нуля, V (Uсс=10V, U1вх=10V, U0вх=0)	U0вых	-	0,01
Выходное напряжение логической единицы, V (Uсс=10V, U1вх=10V, U0вх=0)	U1вых	9,99	-

Указания по эксплуатации

указания по 765ЛН2-1 эксплуатации:

1	Указания по применению и эксплуатации по ОСТ В 11.073.067-82, ОСТ 11.073.062-84 и бК0.347.151 ТУ.
2	До монтажа микросхем в ГС необходимо разводку контактных шин ПИТАНИЯ и ОБЩИЙ на плате РЭД соединить электрически между собой. При монтаже необходимо соблюдать следующую последовательность: вначале присоединяется вывод микросхемы ОБЩИЙ, а затем ПИТАНИЕ, потом остальные вывода.
3	Категорически запрещается эксплуатация микросхем в составе не герметичных модулей, корпусов и т.д.
4	При монтаже должны быть приняты меры, исключающие нагрев кристалла с защитным покрытием выше +85oC.
5	При монтаже микросхем в ГС не разрешается изгиб выводов ближе, чем на 0,3mm по длине вывода от места выхода из защитного покрытия и перегиб на инструменте с острыми краями. Не допускается пережатие (расплющивание) выводов.
6	Очередность подачи напряжений на микросхемы 765ЛН2-1 следующая: -напряжение питания; -входное напряжение. Очередность снятия напряжения: -входное напряжение; -напряжение питания.
7	Свободные выходы микросхем должны быть соединены с одной из шин питания.
8	Для крепления микросхем необходимо использовать составы, не растворяющие защитное покрытие микросхемы. При монтаже микросхем в герметизированную гибридную микросхему не допускается наличие внутри корпуса микросхемы паров этилового спирта, дибутилфтолата, этилцеллозольва, полиэтиленполиамина и других веществ, разрушающих покрытие микросхем.
9	Рекомендуется дополнительная просушка гибридной микросхемы пред герметизацией, при температуре меньше 85oC.
10	Выводы микросхем 765ЛН2-1 при монтаже рекомендуется подсоединять сваркой. Время теплового импульса меньше 0,2s с интервалом больше 0,5s. Температура жала паяльника не должна превышать 265oC.
11	Допускается значение электростатического потенциала меньше 100V.
12	При эксплуатации и изменении электропараметров с целью исключения влияния измерительных устройств на результаты измерения, допускается одновременно совмещать все уровни входных и питающих напряжений на одинаковую величину, сохраняя разность потенциалов между выводами микросхем.
13	Допускается случайное превышения импульса напряжения управляющего входа над напряжением питания на одном выводе меньше 1V при длительности импульса на уровне 0,5V меньше 1us и скважности больше 2.
14	Допускается случайный отрицательный импульс управляющего входа на одном (любом) выводе меньше 1V при длительности импульса на уровне 0,5 меньше 1us и скважности больше 2.
15	Неиспользуемые входы (выходы) микросхемы 765ЛН2-1 соединить с выводом ОБЩИЙ или Ucc
