А719В, Транзистор полевой
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.Вернуться на "главную" страницу сайта
. Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел
.
А719В (2П923В) транзистора полевого:
А719В (2П923В) — кремниевые эпитаксиальнопланарные с изолированным затвором и n-каналом генерирующие. Транзисторы полупроводниковые полевые используются в радиоэлектронной аппаратуре широкого спектра использования, для применения в генерирующих и усиливающих до 1GHz, а также в быстрых переключательных схемах. В керамометаллическом корпусе. Рабочая температура эксплуатации от -60 до +125oC. Маркировка и обозначение транзистора указывается на керамической части корпуса. Климатическое исполнение УХЛ и транзисторы 2) соответствуют технические условия аА0.339.605ТУ. Полевой транзистор артикул согласно ГОСТ.Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

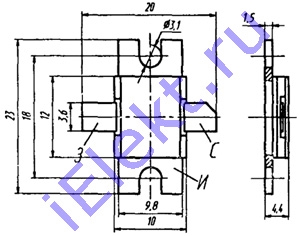

Схема расположения и назначение выводов
Вес не превышает 8g.
Основные электро параметры при t=25+-10 градусов цельсия
| Наименование параметра, (режим измерения), единица измерения | Допуск | |
| больше | меньше | |
| Выходная мощность, W (f=1GHz, Tк=+25oC, Uси=45V, Pвх=10W) | 25 | 30 |
| Коэффициент усиления по мощности, dB (f=1GHz, Tк=+25oC, Uси=45V, Pвх=10W) | 4 | 5 |
| Коэффициент полезного действия, % (f=1GHz, Tк=+25oC, Uси=45V, Pвх=10W) | 32 | 39 |
| Крутизна характеристики, A/V (Uси=20V, tи=600us, Q=200, Ic=2A) | 0,55 | 0,7 |
| Ток стока, A (Ucи=20V, Uзи=20V, tи=600us, Q=200) | 6 | 8 |
| Остаточный ток стока, mA (Uси=50V, Uзи=-10V) | 2 | 25 |
| Ток утечки затвора, uA (Uси=0, Uзи=-20V) | 0,1 | |
| Начальный ток стока, mA (Uси=10V, Uзи=0): T=+25...-60oC | 1 | 25 |
| T=+125oC | - | 125 |
| Емкость затвор-исток, pF (разомкнутом выводе стока, Uзи=10V) | 150 | 220 |
Предельные А719В параметры
