А812В переключателя коммутационного:

А812В — переключатель (артикулярное наименование по ГОСТ)
переключатели применяются для эксплуатации в РЭА, номинальное значение нагрева при эксплуатации от минус 60 до плюс 125oC. Модель, обозначение маркировочное компонента наносится согласно ГОСТ30668-2000. Климатически исполнены УХЛ и согласованны техусловиям ТУ №763-65.

Ссылки на технические материалы

ссылки на А812В дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF

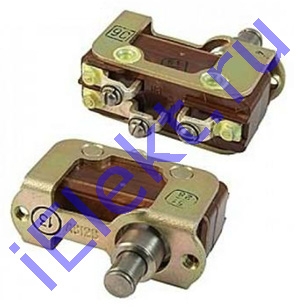

Схематическое расположение контактов и вид

схема расположения выводов

Основные электро параметры при t=25+-10 градусов цельсия

таблица А812В основных электро параметров:
Наименование параметра, (режим измерения), единица измерения Допуск
больше меньше
1. Номинальный переменный (постоянный) ток, A 0,2(0,2) 5(10)
2. Номинальное переменное (постоянное) напряжение, V 5(15) 220(30)
3. Количество коммутируемых цепей, шт 1 2
4. Масса, g   82

Внимание

При монтаже микровыключателей типов А(ВК) и В (КВ) соблюдать следующие требования:
1. Крепление микровыключателей А812В производить методом, предусмотренным для данного варианта исполнения микровыключателя.
Положение в пространстве - произвольное.
Крепление микровыключателей не должно допускать каких либо изменений положения их во время эксплуатации.
Не допускается чрезмерная затяжка винтов, способная вызвать деформацию корпуса или крышки микровыключателя.
2. Место установки микровыключателей на объекте должно удовлетворять следующим условиям:
а) Механические перегрузки мест крепления должны быть не более величин, предусмотренных для данного варианта исполнения микровыключателя.
б) Микровыключатели устанавливаются в местах, защищенных от попадания металлических опилок, грязи, воды, пыли, масла, керосина, бензина, щелочей, кислот и других химикалий и их паров.
в) Микровыключатель не должен находиться близко к элементам объекта, нагретым выше температуры, предусмотренной для данного варианта исполнения микровыключателя.
3. Нажимное усилие управляющего элемента на объекте должно быть направлено по оси кнопки (штока) миеровыключателя.
4. Нажатие на кнопку (шток) должно производиться плавно без ударов.
5. Для обеспечения надежного контакта нажимное устройство на объекте необходимо регулировать таким образом, чтобы обеспечивался ход кнопки (штока) микровыключателя после переключения контактов не менее 1/3 и не более 2/3 дополнительного хода, предусмотренного для данного варианта исполнения микровыключателя.
6. Монтажные провода должны без натягов подводиться к микровыключателям и в зависимости от исполнения микровыключателя надежно подпаиваться к пластинам или зажиматься винтами, в этом случаи провода должны быть снабжены кабельными наконечниками.
7. Применение микровыключателей в слаботочных цепях (ток менее 0,2А) не рекомендуется.
Диапазоны рабочих токов и напряжений, а также выходные параметры по ходам и усилиям срабатывания указанны в технических условиях или технических описаниях на соответствующий тип микровыключателя.
Несоблюдение вышеуказанных требований может привести к выходу из строя микровыключателя А812В как при монтаже, так и в процессе эксплуатации.
