Д237Б диода кремниевого:

Д237Б — диоды СВЧ (артикул согласно ГОСТ) кремний диффузионные в металлостеклянном корпусе, назчены для использования в РЭА. Маркировка на каждом диоде должна быть отчетливо нанесена: товарный знак предприятия изготовителя, обозначение типа, полярность, дата производства. Климатическое исполнение диода УХЛ и соответствуют техусловиям: 2) ТР3.362.021ТУ; 3) ТР3.362.021ТУ и П0.070.052.

Ссылки на технические материалы

ссылки на Д237Б дополнительный материал:
карта фото габаритные размеры
значение контактов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

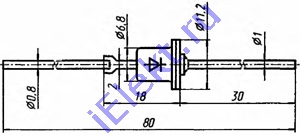

Габаритные размеры, схема расположения и назначение контактов

схема расположения и назначение выводов
Вес диода не превышает 2g.

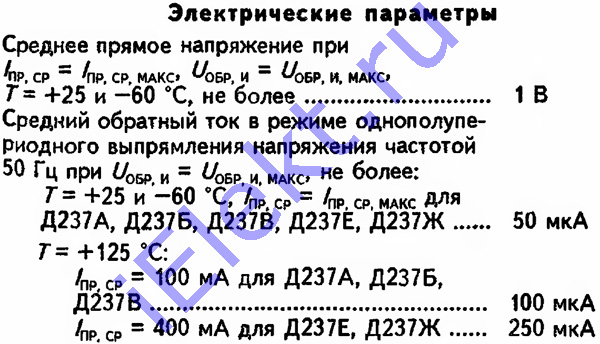

Основные электро показатели при t=25+-10 градусов цельсия

основные Д237Б электро показатели:
Наименование показателя, режим замера, единица замера Норма, не более. Для типов
А Б В Е Ж
Среднее прямое напряжение, V (Iпр.ср=Iпр.ср.макс, Uобр.и=Uобр.и.макс, Т=(+25 и -60)оС) 1,0
Средний обратный ток в режиме однополупериодного выпрямления напряжения частотой 50Hz, uA (Uобр.и=Uобр.и.макс): T=(+25 и -60)оС, Iпр.ср=Iпр.ср.макс 50,0 50,0 50,0 50,0 50,0
T=+125оС: Iпр.ср=100mA 100,0 100,0 100,0
Iпр.ср=400mA       250,0 250,0

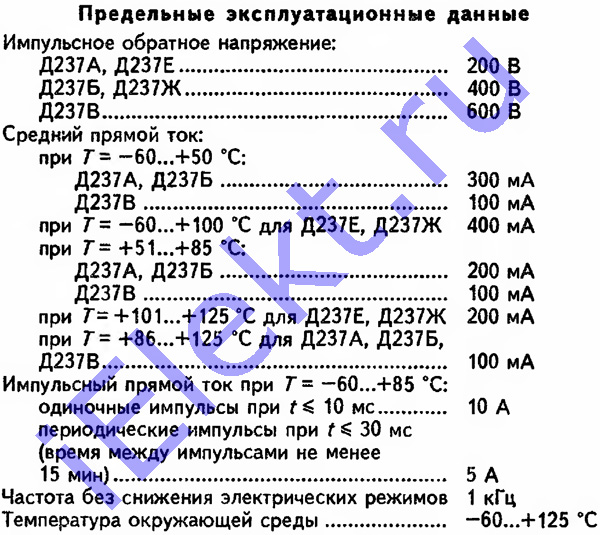

Предельные Д237Б параметры

предельные показатели:
Наименование показателя, режим замера, единица замера Норма, не более. Для типов
А Б В Е Ж
Импульсное обратное напряжение, V 200,0 400,0 600,0 200,0 400,0
Средний прямой ток, mA: Т=(-60...+50)oС 300,0 300,0 100,0
Т=(-60...+100)oС       400,0 400,0
Т=(+51...+85)oС 200,0 200,0 100,0
Т=(+101...+125)oС       200,0 200,0
Т=(+86...+125)oС 100,0 100,0 100,0
Импульсный прямой ток, A (Т=(-60...+85)oС): одиночные импульсы при 10ms 10,0
периодические импульсы при t<=30ms (время между импульсами не менее 15мин) 5,0
Частота без снижения электрических режимов, kHz 1,0
Температура окружающей среды, oC -60...+125

Указания по Д237Б эксплуатации
