Д604 диода кремниевого:
Д604 — диоды СВЧ (артикул согласно ГОСТ) кремний точечные, детекторные в керамометаллическом корпусе, назчены для использования в РЭА с длиной волн 2,7...4см. Маркировка на каждом диоде должна быть отчетливо нанесена: товарный знак предприятия изготовителя, обозначение типа, полярность, дата производства. Климатическое исполнение диода УХЛ и соответствуют техусловиям: 2) ДР3.360.001 ТУ.Ссылки на технические материалы
| карта | фото | габаритные размеры |
| значение контактов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

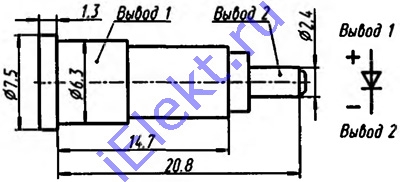

Габаритные размеры, схема расположения и назначение контактов
Вес диода не превышает 3g.
Основные электро показатели при t=25+-10 градусов цельсия
| Наименование показателя, режим замера, единица замера | Норма | |
| больше | меньше | |
| Чувствительность по току, A/W (Pпд=10uW, a=3,2см, Iпр=50uA, rпосл=20Om): T=(-60...+25)oС | 2,5 | |
| T=+100oС | 2 | |
| Добротность, 1/(W^(0,5)) | 35 | |
| Выходное шумовое отношение (Iпр=50uA) | 8 | |
| Коэффициент стоячей волны по напряжению (Pпд=10uW, a=3,2см, Iпр=50uA, rпосл=20Om): T=+25oС | 1,8 | |
| T=(-60...+100)oС | 2 | |
Предельные Д604 параметры
| Наименование показателя, режим замера, единица замера | Норма | |
| больше | меньше | |
| Рассеиваемая мощность, mW: постоянная | 10 | |
| импульсная (tи=1us, f=1000Hz) | 300 | |
| импульсная (tи=1us, f=1000Hz) в течении 10мин, W | 1 | |
| Температура ОС, oC: | -60 | +100 |
| коротком воздействии (менее 20мин) | +125 | |
| Постоянный прямой ток, uA | 150 | |
Указания по Д604 эксплуатации
