ИМ1821РУ55 микросхемы полупроводниковой:
ИМ1821РУ55 — интегральная микросхема (артикулярное наименование в соответствии с ГОСТ)
микросхемы интегральные используются в РЭА в большой области применения с функционалом ОЗУ емкостью 2К с портами ввода-вывода. Микросхемы выполненны в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатическое исполнение микросхемы УХЛ и соответсвуют 2) техническим условиям бК0.347.489-02ТУ.
Ссылки на технические материалы
Знак завода изготовителя

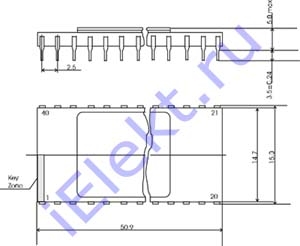

Схема расположения контактов микросхемы
Вес не превышает 7,75g.

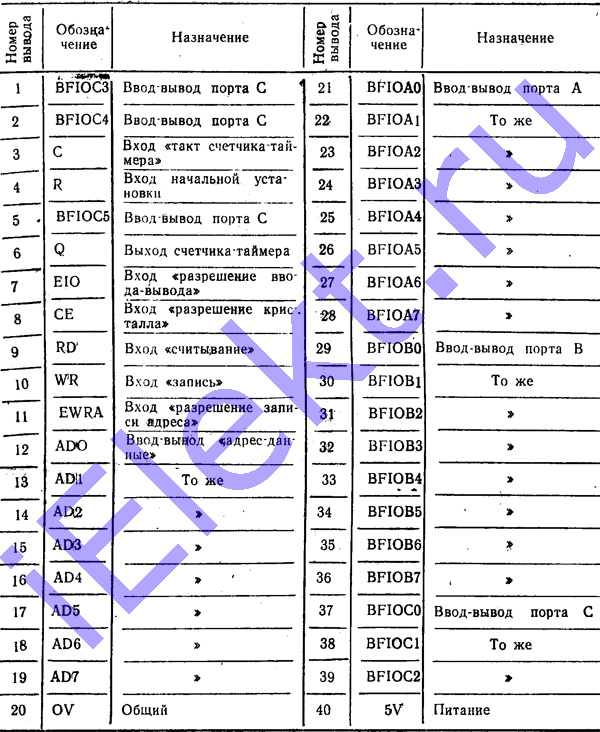

Таблица назначения контактов микросхемы
таблица ИМ1821РУ55 назначения контактов:
Номер
контакта
|
Обозначение |
Функциональное назначение контактов |
Номер
контакта |
Обозначение |
Функциональное назначение контактов |
1 |
BF1OC3 |
Ввод/вывод порта C |
21 |
BFIOA0 |
Ввод/вывод порта A |
2 |
BF1OC4 |
то же |
22 |
BFIOA1 |
то же |
3 |
C |
Вх Такт счетчика таймера |
23 |
BFIOA2 |
то же |
4 |
R |
Вх Начальной установки |
24 |
BFIOA3 |
то же |
5 |
BF1OC5 |
Ввод/вывод порта C |
25 |
BFIOA4 |
то же |
6 |
Q |
Вых счетчика таймера |
26 |
BFIOA5 |
то же |
7 |
EIO |
Вх Разрешение ввода/вывода |
27 |
BFIOA6 |
то же |
8 |
CE |
Вх Разрешение кристала |
28 |
BFIOA7 |
то же |
9 |
RD |
Вх Считывание |
29 |
BFIOB0 |
Ввод/вывод порта B |
10 |
WR |
Вх Запись |
30 |
BFIOB1 |
то же |
11 |
EWRA |
Вх Разрешение записи адреса |
31 |
BFIOB2 |
то же |
12 |
AD0 |
Ввод/вывода Адрес/данные |
32 |
BFIOB3 |
то же |
13 |
AD1 |
то же |
33 |
BFIOB4 |
то же |
14 |
AD2 |
то же |
34 |
BFIOB5 |
то же |
15 |
AD3 |
то же |
35 |
BFIOB6 |
то же |
16 |
AD4 |
то же |
36 |
BFIOB7 |
то же |
17 |
AD5 |
то же |
37 |
BF1OC0 |
Ввод/вывод порта C |
18 |
AD6 |
то же |
38 |
BF1OC1 |
то же |
19 |
AD7 |
то же |
39 |
BF1OC2 |
то же |
20 |
0V |
Общий |
40 |
5V |
Питание |

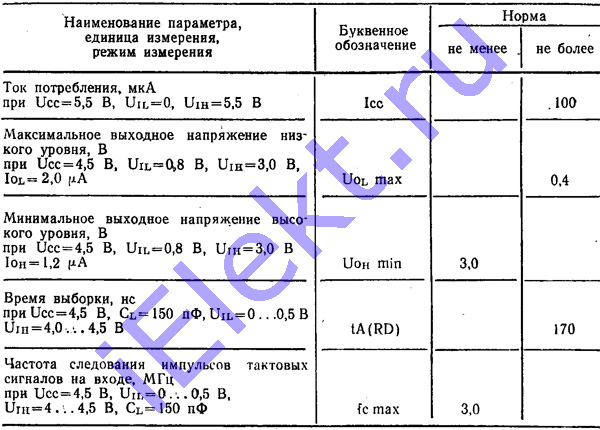

Электрические параметры при t=(25+-)оС
таблица основных электрических ИМ1821РУ55 параметров:
Наименование параметра, режим измерения, единица измерения |
Буквенное
обозначение
|
Норма |
больше |
меньше |
Ток потребления, uA (Ucc=5,5V, U IL=0V, U IH=5,5V) |
Icc |
|
100 |
Максимальное выходное напряжение низкого уровня, V (Ucc=4,5V, U IL=0,8V, U IH=3,0V, I OL=2,0uA) |
U OL max |
|
0,4 |
Минимальное выходное напряжение высокого уровня, V (Ucc=4,5V, U IL=0,8V, U IH=3,0V, I OH=1,2uA) |
U OH min |
3,0 |
|
Время выборки, ns (Ucc=4,5V, CL=150pF, U IL=0...0,5V, U IH=4,0...4,5V) |
tA(RD) |
|
170 |
Частота следования импульсов тактовых сигналов на входе, MHz (Ucc=4,5V, CL=150pF, U IL=0...0,5V, U IH=4,0...4,5V) |
fc max |
3,0 |
|
Предельные ИМ1821РУ55 параметры
©
