ИПВ72А1 индикатора знакосинтезирующего:

ИПВ72А1-4/5*7Л — индикатор полупроводниковый артикул согласно ГОСТ
индикаторы знакосинтезирующие назначение для отображения буквенно-цифровой и символьной информации, используются в радиоэлектронной аппаратуре в широком спектре применения. Включены в структуру КМОПсхемы управления Б1542ИР1-4 бКО.347.608ТУ для последовательной записи раскодированной информации для 1-именных столбцов индикатора и хранения ее в сдвигающих регистрах. Тип прибора указывается на групповом вкладыше. Рабочая температура эксплуатации модуля экрана от -60 до +125 град С. Климатическое исполнение УХЛ и модули экрана 2) соответствуют техническим условиям АЕЯР.432220.232ТУ.

Ссылки на технические материалы

ссылки на ИПВ72А1-4/5*7Л дополнительный материал:
карта фото схема выводов
значение выводов параметры графическое обозначение
принципиальная схема PDF


Знак завода изготовителя

знак завода изготовителя знак завода изготовителя знак завода изготовителя знак завода изготовителя

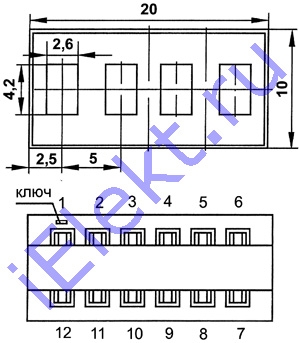

Схема расположения контактов

схема расположения выводов

Условное графическое обозначение

графическое обозначение

Электрическая принципиальная схема

принципиальная схема

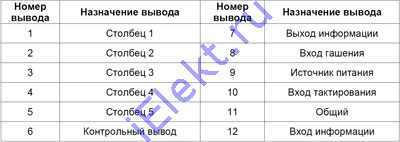

Таблица назначения выводов

таблица ИПВ72А1-4/5*7Л назначения выводов:
Номер контакта Значение контакта Номер контакта Значение контакта
1 Столбец1 7 Вых информации
2 Столбец2 8 Вх гашения
3 Столбец3 9 ИП
4 Столбец4 10 Вх тактирования
5 Столбец5 11 Общий
6 Контрольный выв 12 Вх информации

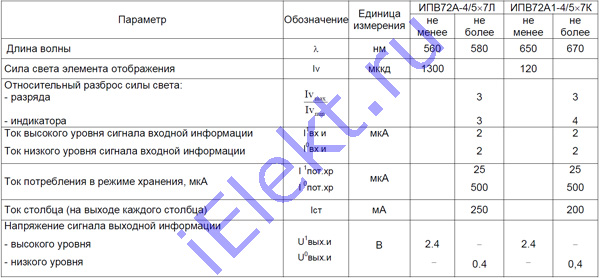

Основные электро параметры при t=25+-10 градусов Цельсия

таблица основных электро параметров:
Наименование параметра, единица замера, режим замера Буквенное обозначение ИПВ72А1-4/5*7К ИПВ72А1-4/5*7Л
больше меньше больше меньше
Длина волны, nm a 560 580 650 670
Сила света сегмента отображения, ukd Iv 1300   120
Относительный разброс силы света: - разряда Ivmax/Ivmin   3   3
- индикатора   3   4
Iвх сигнала информации уровня, uA: высшего Iвх.и1   2   2
низшего Iвх.и0   2   2
Iпотребл в режиме хранения, uA Iпот.хр1   25   25
Iпот.хр0   500   500
Iвых каждого столбца, mA Iст   250   200
Напряжение сигнала вых информации уровня, V: высшего Uвых.и1 2,4   2,4
низшего Uвых.и0   0,4   0,4

Рекомендации по ИПВ72А1-4/5*7Л эксплуатации

Для равномерного свечения индикаторов в оборудовании рекомендуется укомплектовывать индикаторами одинаковой категории по силе света (маркировка категорий на корпусе - числами 1, 2, 3, 4, 5).
Категории по силе света
Категория Сила света lv, мккд
ИПВ72А1-4/5*7К ИПВ72А1-4/5*7Л
1 500-1000 1700-1900
2 1000-2000 1900-2800
3 2000-3000 2800-4200
4 3000-4000 4200-6300
5 >4000 6300-9400
6 - >9400
