К1107ПВ2А микросхемы полупроводниковой:
К1107ПВ2А — интегральная микросхема (артикулярное наименование в соответствии с ГОСТ)микросхемы интегральные совместимые с ТТЛ-логикой используются в РЭА в большой области применения с функционалом параллельный 8-разрядный АЦП c частотой преобразования 20MHz. Микросхемы выполнены в металлокерамическом корпусе 2136.64-1. Тип прибора указывается на металлической части корпуса. Рабочая температура эксплуатации микросхемы от -60 до +125 град С. Климатическое исполнение микросхемы УХЛ. Микросхемы соответствуют техническим условиям.
Ссылки на технические материалы

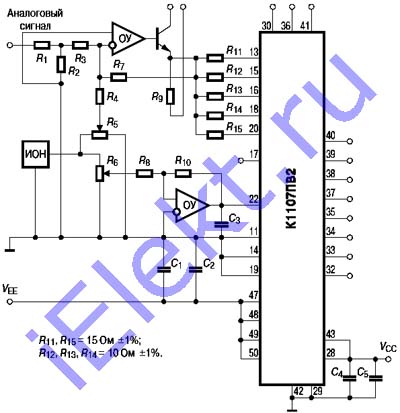

| карта | фото | схема выводов |
| назначение выводов | параметры | структурная схема |
| предельные параметры | схема включения | |
Знак завода изготовителя

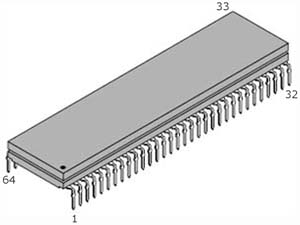

Схема расположения выводов
Вес не превышает 22g.
Структурная схема

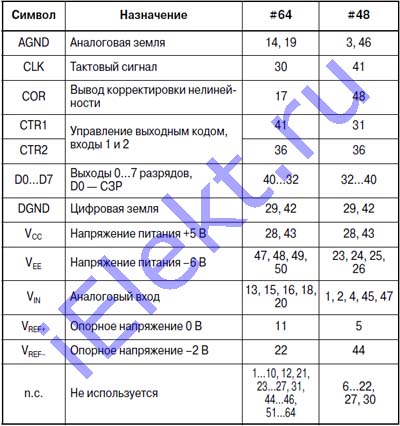

Назначение выводов
| Обозначение | Контакт | Цепь | Обозначение | Контакт | Цепь |
| AGND | 14, 19 | аналоговая земля | V CC | 28, 43 | Uпит +5V |
| CLK | 30 | тактовый сигнал | V EE | 47, 48, 49, 50 | Uпит -6V |
| COR | 17 | выв корректировки нелинейности | V IN | 13, 15, 16, 18, 20 | аналоговый вх |
| CTR1 | 41 | управление выходным кодом, входы 1 и 2 | V REF+ | 11 | Uопорн 0V |
| CTR2 | 36 | V REF- | 22 | Uопорн -2V | |
| D0...D7 | 40...32 | вых 0...7 разрядов D0-СЗР | n.c. | 1-10, 12, 21, 23-27, 31, 44-46, 51-64 | не используется |
| DGND | 29, 42 | цифровая земля |
Основные электро параметры при t=25+-10 градусов Цельсия
| Название характеристики, единица и режим замера | Норма | |
| больше | меньше | |
| Напряжение питания, V: V CC; | +5-5% | +5+5% |
| V EE. | -6-3% | -6+3% |
| Выходное напряжение уровня, V: низкого; | - | 0,4 |
| высокого. | 2,4 | - |
| Напряжение смещения нуля на выходе, V | -0,1 | 0,1 |
| Абсолютная погрешность преобразования в конечной точке шкалы, V | -0,1 | 0,1 |
| Ток потребления, mA: V CC; | - | 35 |
| V EE. | - | 450 |
| Ток потребления от источника Uопорн, mA | - | 35 |
| Входной ток уровня, uA: высокого; | - | 75 |
| низкого. | - | 2 |
| Входной ток, uA | - | 500 |
| Нелинейность, МЗР | - | +-0,5 |
| Дифференциальная нелинейность, МЗР | - | +-1 |
| Максимальная частота преобразования, MHz | 20 | - |
| Время преобразования, ns | - | 100 |

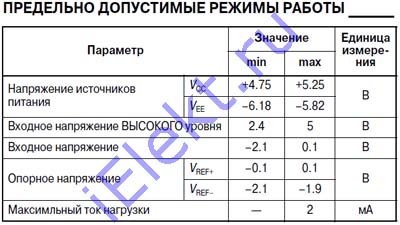

Предельные К1107ПВ2А параметры
| Название характеристики, единица и режим замера | Норма | |
| больше | меньше | |
| Напряжение питания, V: V CC; | +4,75 | +5,25 |
| V EE. | -6,18 | -5,82 |
| Выходное напряжение высокого уровня, V | 2,4 | 5 |
| Входное напряжение, V | -2,1 | 0,1 |
| Опорное напряжение, V: V REF+; | -0,1 | 0,1 |
| V REF-. | -2,1 | -1,9 |
| Максимльный ток К1107ПВ2А нагрузки, mA | - | 2 |
