К1108ПВ1А микросхемы полупроводниковой:
К1108ПВ1А — интегральная микросхема (артикулярное наименование в соответствии с ГОСТ)
микросхемы интегральные совместимые с ТТЛ-логикой используются в РЭА в большой области применения с функционалом 10-разрядный быстродействующий АЦП последовательного приближения с временем преобразования меньше 0,9us. Микросхемы выполнены в металлокерамическом корпусе 210Б.24-1. Тип прибора указывается на металлической части корпуса. Рабочая температура эксплуатации микросхемы от -60 до +125 град С. Климатическое исполнение микросхемы УХЛ. Микросхемы соответствуют техническим условиям 2) бК0.347.347-02ТУ.
Ссылки на технические материалы
Знак завода изготовителя
Схема расположения выводов
Вес не превышает 5g.
Структурная схема

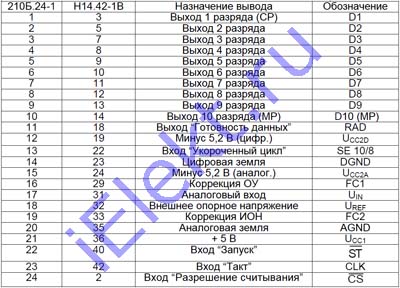

Назначение выводов
таблица К1108ПВ1А назначения выводов:
Обозначение |
Контакт |
Цепь |
Обозначение |
Контакт |
Цепь |
D1 |
1 |
вых 1-разряда (CP) |
SE 10/8 |
13 |
вх Укороченный цикл |
D2 |
2 |
вых 2-разряда |
DGND |
14 |
цифровая земля |
D3 |
3 |
вых 3-разряда |
U CC2A |
15 |
-5,2V (аналог.) |
D4 |
4 |
вых 4-разряда |
FC1 |
16 |
коррекция ОУ |
D5 |
5 |
вых 5-разряда |
U IN |
17 |
аналоговый вх |
D6 |
6 |
вых 6-разряда |
U REF |
18 |
внешнее опорное напряжения |
D7 |
7 |
вых 7-разряда |
FC2 |
19 |
коррекция ИОН |
D8 |
8 |
вых 8-разряда |
AGND |
20 |
аналоговая земля |
D9 |
9 |
вых 9-разряда |
U CC1 |
21 |
+5V |
D10 (MP) |
10 |
вых 1-разряда (MP) |
ST |
22 |
вх Запуск |
RAD |
11 |
вых Готовность данных |
CLK |
23 |
вх Такт |
U CC2D |
12 |
-5,2V (цифр.) |
CS |
24 |
вх Разрешение считывания |

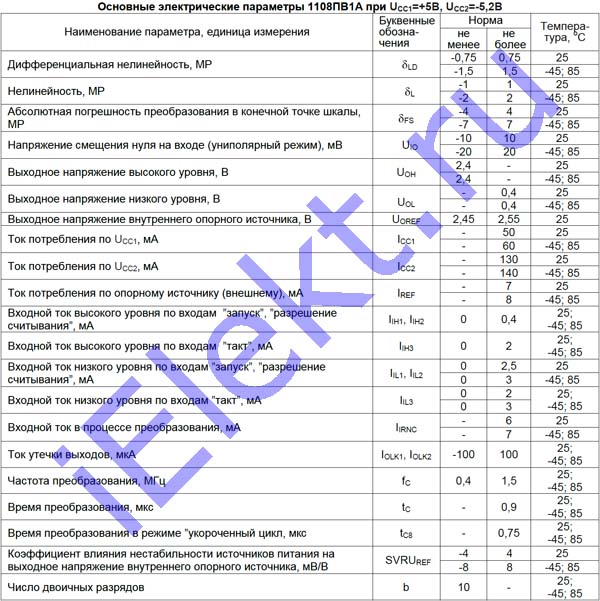

Основные электро параметры при Ucc1=+5V, Ucc2=-5,2V
таблица основные К1108ПВ1А электрические параметры:
Название характеристики, единица и режим замера |
Буквенное обозначение |
Норма |
Темпера-
тура, оС |
больше |
меньше |
Напряжение питания, V |
Ucc1 |
+5-5% |
+5+5% |
25; -45; 85 |
Ucc2 |
-5,2-5% |
-5,2+5% |
Дифференциальная нелинейность, МР |
б LD |
-0,75 |
0,75 |
25 |
-1,5 |
1,5 |
-45; 85 |
Нелинейность, МР |
б LD |
-1 |
1 |
25 |
-2 |
2 |
-45; 85 |
Абсолютная погрешность преобразования в конечной точке шкалы, МР |
б FS |
-4 |
4 |
25 |
-7 |
7 |
-45; 85 |
Напряжение смещения нуля на входе (униполярный режим), mV |
U IO |
-10 |
10 |
25 |
-20 |
20 |
-45; 85 |
Выходное напряжение, V: высокого уровня; |
U OH |
2,4 |
- |
25 |
2,4 |
- |
-45; 85 |
низкого уровня; |
U OL |
- |
0,4 |
25 |
- |
0,4 |
-45; 85 |
внутреннего опорного источника. |
U OREF |
2,45 |
2,55 |
25 |
Ток потребления по, mA: UCC1; |
I CC1 |
- |
50 |
25 |
- |
60 |
-45; 85 |
UCC2; |
I CC2 |
- |
130 |
25 |
- |
140 |
-45; 85 |
опорному источнику (внешнему). |
I REF |
- |
7 |
25 |
- |
8 |
-45; 85 |
Входной ток высокого уровня по входам, mA: запуск, разрешение, считывание; |
I IH1, I IH2 |
0 |
0.4 |
25; -45; 85 |
такт. |
I IH3 |
0 |
2 |
25; -45; 85 |
Входной ток высокого уровня по входам, mA: запуск, разрешение, считывание; |
I IL1, I IL2 |
0 |
2,5 |
25 |
0 |
3 |
-45; 85 |
такт. |
I IL3 |
0 |
2 |
25 |
0 |
3 |
-45; 85 |
Входной ток в процессе преобразования, mA |
I IRNC |
- |
6 |
25 |
- |
7 |
-45; 85 |
Ток утечки выходов, uA |
I OLK1, I OLK2 |
-100 |
100 |
25; -45; 85 |
Частота преобразования, MHz |
f C |
0,4 |
1,5 |
25; -45; 85 |
Время преобразования, us: |
t C |
- |
0,8 |
25; -45; 85 |
в режиме укороченный цикл. |
t C8 |
- |
0,75 |
25; -45; 85 |
Коэффициент влияния нестабильности источников питания на выходное напряжение внутреннего опорного источника, mV/V |
SVRU REF |
-4 |
4 |
25 |
-8 |
8 |
-45; 85 |
Число двоичных разрядов |
b |
10 |
- |
25; -45; 85 |

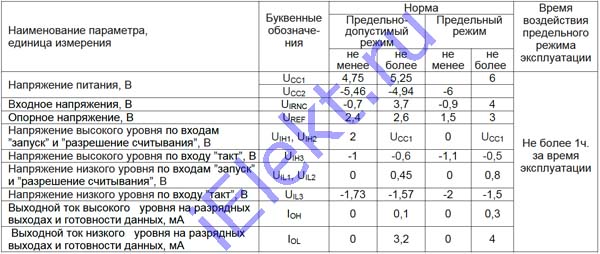

Предельные К1108ПВ1А параметры
таблица предельных электрических параметров:
Название характеристики, единица и режим замера |
Буквенное обозначение |
Норма |
Время воздействия предельного режима эксплуатации |
предельно-допустимый режим |
предельный режим |
больше |
меньше |
больше |
меньше |
Напряжение питания, V |
Ucc1 |
4,75 |
5,25 |
|
6 |
Менее 1 часа за время эксплуатации |
Ucc2 |
-5,46 |
-4,94 |
-5 |
|
Bходное напряжения, V |
U IRNC |
-0,7 |
3,7 |
-0,9 |
4 |
Опорное напряжение, V |
U REF |
2,4 |
2,6 |
1,5 |
3 |
Напряжение высокого уровня по входам, V: запуск, разрешение считывания; |
U IH1, U IH2 |
2 |
U CC1 |
0 |
U CC1 |
такт. |
U IH3 |
-1 |
-0,6 |
-1,1 |
-0,5 |
Напряжение низкого уровня по входам, V: запуск, разрешение считывания; |
U IL1, U IL2 |
0 |
0,45 |
0 |
0,8 |
такт. |
U IL3 |
-1,73 |
-1,57 |
-2 |
-1,5 |
Выходной ток К1108ПВ1А на разрядных выходах и готовности данных уровня, mA: высокого; |
I OH |
0 |
0,1 |
0 |
0,3 |
низкого. |
I OL |
0 |
3,2 |
0 |
4 |
©
