К1156ЕУ1 микросхемы полупроводниковой:
К1156ЕУ1 — интегральная микросхема (артикулярное наименование в соответствии с ГОСТ)
микросхемы интегральные используются в РЭА в большой области применения с функционалом универсальный импульсный стабилизатор напряжения с регулируемым выходным напряжением с 1,25V по 40V, выходным импульсным током до 1,5A, входным напряжением до 40V и частотой с 0,1 по 100kHz. Микросхемы выполнены в металлокерамическом корпусе 4112.16-3. Тип прибора указывается на металлической части корпуса. Рабочая температура эксплуатации микросхемы от -60 до +125 град С. Климатическое исполнение микросхемы УХЛ. Микросхемы соответствуют техническим условиям 2) АЕЯР.431420.007-01ТУ.
Ссылки на технические материалы
Знак завода изготовителя

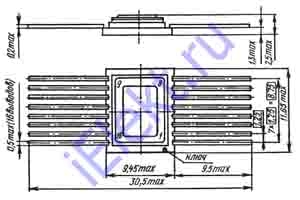

Схема расположения выводов
Вес не превышает 1,8g.

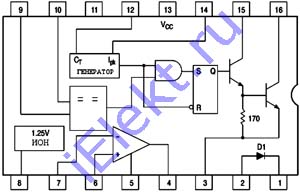

Структурная схема

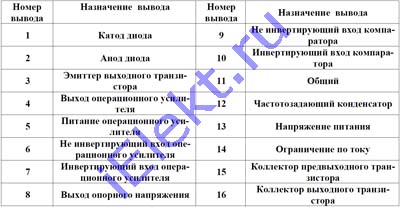

Назначение выводов
таблица К1156ЕУ1 назначения выводов:
Контакт |
Цепь |
Контакт |
Цепь |
01 |
катод диода |
09 |
неинвертирующий вх компаратора |
02 |
анод диода |
10 |
инвертирующий вх компаратора |
03 |
эмиттер вых-ого транз-а |
11 |
общий |
04 |
вых ОУ |
12 |
частотозадающий конденсатор |
05 |
питание ОУ |
13 |
напряжение питания |
06 |
неинвертирующий вх ОУ |
14 |
ограничение по току |
07 |
инвертирующий вх ОУ |
15 |
коллектор предвых-ого транз-а |
08 |
вых опорного напряжения |
16 |
коллектор вых-ого транз-а |

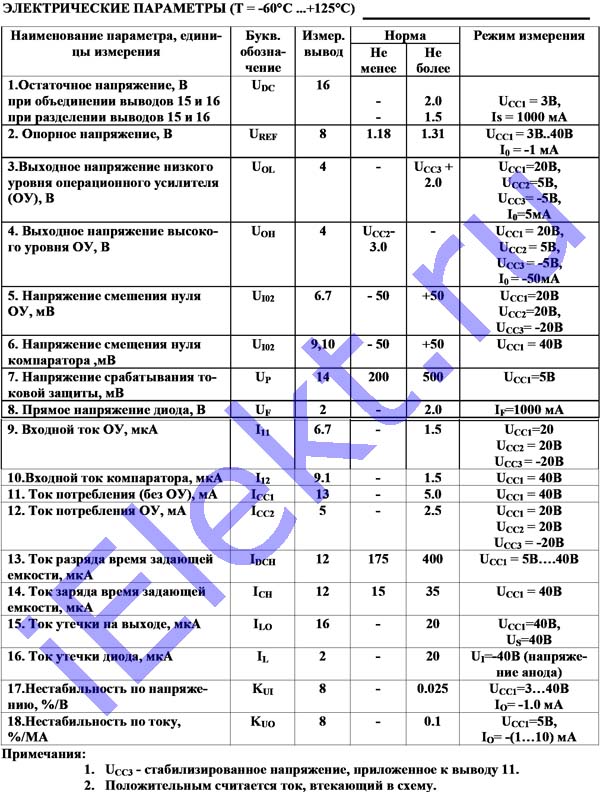

Основные электро параметры при t=(-60...+125)oC
таблица основные К1156ЕУ1 электрические параметры:
Название характеристики, единица и режим замера |
Буквенное обозначение |
Измер.
вывод |
Норма |
больше |
меньше |
1. Остаточное напряжение, V (U CC1=3V, I s=1000mA): при объединении выводов 15 и 16; |
U DC |
16 |
1 |
2,0 |
при разделении выводов 15 и 16. |
1 |
1,5 |
2. Опорное напряжение, V (U CC1=3V...40V, I 0=-1mA) |
U REF |
8 |
1,18 |
1,31 |
3. Выходное напряжение низкого уровня операционного усилителя (ОУ), V (U CC1=20V, U CC2=5V, U CC3=-5V, I 0=5mA) |
U OL |
4 |
- |
U CC3+2,0 |
4. Выходное напряжение высокого уровня ОУ, V (U CC1=20V, U CC2=5V, U CC3=-5V, I 0=-50mA) |
U OH |
4 |
U CC2-3,0 |
- |
5. Напряжение смешения нуля ОУ, mV (U CC1=20V, U CC2=20V, U CC3=-20V) |
U I02 |
6,7 |
-50 |
+50 |
6. Напряжение смещения нуля компаратора, mV (U CC1=40V) |
U I02 |
9, 10 |
-50 |
+50 |
7. Напряжение срабатывания токовой защиты, mV (U CC1=5V) |
U P |
14 |
200 |
500 |
8. Прямое напряжение диода, V (I F=1000mA) |
U F |
2 |
- |
2,0 |
9. Входной ток ОУ, uA (U CC1=20V, U CC2=20V, U CC3=-20V) |
I 11 |
6, 7 |
- |
1,5 |
10. Входной ток компаратора, uA (U CC1=40V) |
I 12 |
9, 1 |
- |
1,5 |
11. Ток потребления (без ОУ), mA (U CC1=40V) |
I CC1 |
13 |
- |
5,0 |
12. Ток потребления ОУ, mA (U CC1=20V, U CC2=20V, U CC3=-20V) |
I CC2 |
5 |
- |
2,5 |
13. Ток разряда время задающей емкости, uA (U CC1=5V...40V) |
I DCH |
12 |
175 |
400 |
14. Ток заряда время задающей емкости, uA (U CC1=40V) |
I CH |
12 |
15 |
35 |
15. Ток утечки на выходе, uA (U CC1=40V, U S=40V) |
I LO |
16 |
- |
20 |
16. Ток утечки диода, uA (U I=-40V (напряжение анода)) |
I L |
2 |
- |
20 |
17. Нестабильность по напряжению, %/V (U CC1=3...40V, I O=-1,0mA) |
K UI |
8 |
- |
0,025 |
18. Нестабильность по току, %/mA (U CC1=5V, I O=-(1...10)mA) |
K UO |
8 |
- |
0,1 |
Примечания:
1. U CC3 - стабилизированное напряжение, приложенное к выводу 11.
2. Положительным считается ток, втекающий в схему.

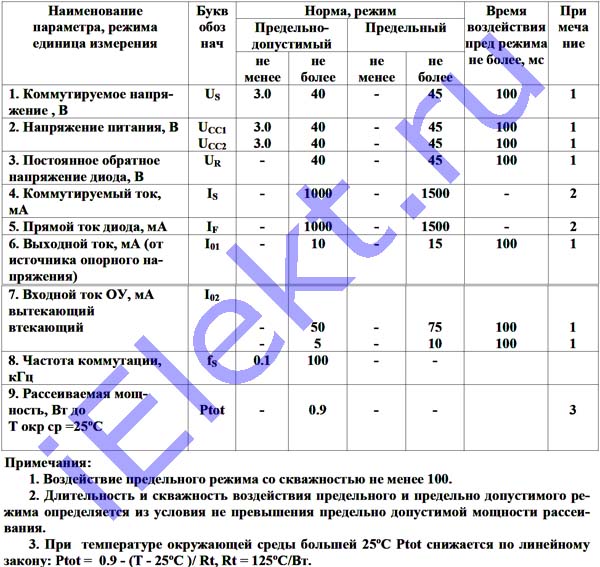

Предельные К1156ЕУ1 параметры
таблица предельных электрических параметров:
Название характеристики, единица и режим замера |
Буквенное обозначение |
Норма |
Время воздействия предельного режима, ms |
Примеча-
ние |
предельно-допустимый режим |
предельный режим |
больше |
меньше |
больше |
меньше |
1. Коммутируемое напряжение, V |
U S |
3,0 |
40 |
- |
45 |
100 |
1 |
2. Напряжение питания, V |
U CC1 |
3,0 |
40 |
- |
45 |
100 |
1 |
U CC2 |
3,0 |
40 |
- |
45 |
100 |
1 |
3. Постоянное обратное напряжение диода, V |
U R |
- |
40 |
- |
45 |
100 |
1 |
4. Коммутируемый ток, mA |
I S |
- |
1000 |
- |
1500 |
- |
2 |
5. Прямой ток диода, mA |
I F |
- |
1000 |
- |
1500 |
- |
2 |
6. Выходной ток, mA (от источника опорного напряжения) |
I 01 |
- |
10 |
- |
15 |
100 |
1 |
7. Входной ток ОУ, mA: вытекающий; |
I 02 |
- |
50 |
- |
75 |
100 |
1 |
втекающий. |
- |
5 |
- |
10 |
100 |
1 |
8. Частота коммутации, kHz |
f S |
0,1 |
100 |
- |
- |
|
|
9. Рассеиваемая мощность, W (до Токр.ср=25oС) |
P tot |
- |
0,9 |
- |
- |
|
3 |
Примечания:
1. Воздействие предельного режима со скважностью не менее 100.
2. Длительность и скважность К1156ЕУ1 воздействия предельного и предельно-допустимого режима определяется из условия не превышения предельно допустимой мощности рассеивания.
3. При температуре ОС больше 25оС Ptot снижается по линейному закону: Ptot=0,9-(T-25оС)/Rt, Rt=125оС/W.
©
