К190КТ2, Микросхема интегральная

для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара: ЗАКАЗАТЬ.

Вернуться на "главную" страницу сайта ГЛАВНАЯ.

Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел КОНТАКТЫ.



К190КТ2 микросхемы полупроводниковой:

К190КТ2 — микросхема интегральная артикул согласно ГОСТ
функциональное назначение интегральных микросхем: КТ1 - пятиканальный коммутатор; КТ2 - четырехканальный коммутатор. В металлостеклянном корпусе и используются в радиоэлектронной аппаратуре в широком спектре применения. Вес не превышает 1,5g, рабочая температура эксплуатации: от -60 до +125 град С, предельная температура кристалла 150градС. Маркировка типономинала микросхемы указанна на металлической поверхности корпуса. Климатическое исполнение УХЛ и соответствует 2) техническим условиям бК0.347.013ТУ.

Ссылки на технические материалы

ссылки на К190КТ2 дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

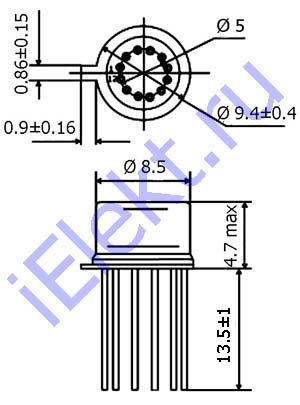

Расположения выводов схематическое

схема расположения выводов.

Микросхема назначение выводов

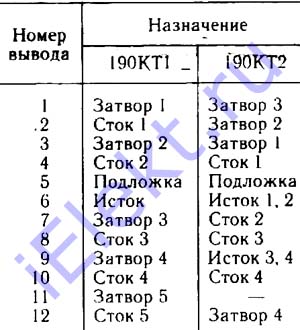

таблица К190КТ2 назначения выводов:
Контакт Цепь КТ1 Цепь КТ2
1 Затвор 1 Затвор 3
2 Сток 1 Затвор 2
3 Затвор 2 Затвор 1
4 Сток 2 Сток 1
5 Подложка Подложка
6 Исток Исток 1, 2
7 Затвор 3 Сток 2
8 Сток 3 Сток 3
9 Затвор 4 Исток 3, 4
10 Сток 4 Сток 4
11 Затвор 5 -
12 Сток 5 Затвор 4
Примечание. Вывод 5 (подложка) электрически соединен с корпусом.

Основные электро параметры при t=25+-10 градусов Цельсия

таблица К190КТ2 основных электрических параметров:
Название характеристики, единица и режим замера Норма
КТ1 КТ2
больше меньше больше меньше
Пороговое напряжение, V (Uист.пит.=0, Ic=0,01mA, Uст.ист.=-5V) -6 - -6 1,2
Ток утечки затвора, nA (Uзат.ист.=-30V, Uст.ист.=0, Uист.пит.=0) - 30 - 30
Начальный ток стока, nA (Uист.пит.=0, Uзат.ист.=0, Uст.ист.=-25V) - 50 - 50
Ток истока, nA (Uист.пит.=-25V, Uзат.ист.=0) - 200 - 150
Сопротивление открытого канала, Om (Uзат.ист.=-20V, Uист.пит.=0, Ic=0,01mA) - 300 - 50
Сопротивление открытого канала, Om (Uзат.ист.=-10V, Uист.пит.=0, Ic=1mA) - 700 - 120
Входная емкость, pF (Uст.ист.=-15V, Uст.ист.=0, f=10^6Hz) - 5 - 24
Проходная емкость, pF (Uст.ист.=-15V, Uст.ист.=0, f=10^6Hz) - 1 - 9
Выходная емкость, pF (Uст.ист.=-15V, Uст.ист.=0, f=10^6Hz) - 3,5 - 15

Предельные К190КТ2 параметры
