КЦ201Е диодного столба:
КЦ201Е — выпрямительный столб артикул согласно ГОСТстолбы полупроводниковые используются как преобразователь переменного импульсного напряжения частотой до 1kHz, используются в радиоэлектронной аппаратуре в широком спектре применения и производятся в пластиковых корпусах. Кремниевые высоковольтные выпрямительные столбы скомплектованные диффузионными лавинными элементами. Марка столба и полярность электродов с контактами нанесена на корпусе. Климатическое исполнение УХЛ и столбы 1) соответствуют техническим условиям ТР3.362.083ТУ.
Ссылки на технические материалы
| карта | фото | схема контактов |
| значение контактов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

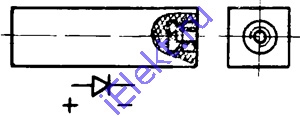

Схема расположения выводов
Вес не превышает: КЦ201В, КЦ201Г, КЦ201Д - 70g; КЦ201Е - 90g.
Назначение контактов
Основные электрические параметры при t=25+-10 градусов Цельсия
| Наименование параметра, режим и единица замера | Буквой обозначение | Норма | |||
| КЦ201В | КЦ201Г | КЦ201Д | КЦ201Е | ||
| меньше | |||||
| Усредненное прямовключенное напряжение в режиме однополупериодного выпрямления напряжения синусоидальной формы с частотой 50Hz, V | Uпрям.ср | ||||
| Iпрям.ср=500mA, Uобрат.и=6000V | 6 | ||||
| Iпрям.ср=500mA, Uобрат.и=8000V | 6 | ||||
| Iпрям.ср=500mA, Uобрат.и=10000V | 6 | ||||
| Iпрям.ср=500mA, Uобрат.и=15000V | 10 | ||||
| Средний обратный ток в режиме однополупериодного выпрямления напряжения синусоидальной формы с частотой 50Hz, uA | Iобрат.ср | ||||
| Iпрям.ср=500mA, Uобрат.и=6000V | 30 | ||||
| Iпрям.ср=500mA, Uобрат.и=8000V | 30 | ||||
| Iпрям.ср=500mA, Uобрат.и=10000V | 30 | ||||
| Iпрям.ср=500mA, Uобрат.и=15000V | 30 | ||||
Предельные КЦ201Е параметры
