КД522А диода кремниевого:

КД522А — полупроводниковый диод артикул согласно ГОСТ
диоды полупроводниковые кремний, планарно-эпитаксиальные, импульсные используются в РЭА в широком спектре применения и назначены для эксплуатации в импульсных устройствах. Производятся в стеклянном корпусе с гибкими контактами. Маркировка цветовая кодовая диодов полупроводниковых на стеклянном корпусе: А - черное широкое кольцо и черное узкое кольцо, Б - черное широкое кольцо и два черных узких кольца. Климатическое исполнение диодов УХЛ и соответствует 1) техническим условиям 3.362.029 ТУ.

Ссылки на технические материалы

ссылки на КД522А дополнительный материал:
карта фото схема контактов
значение контактов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

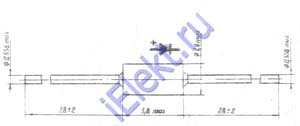

Схема расположения и назначение контактов

назначение выводов, фото, условное обозначение

Основные электро показатели при t=25+-10 градусов Цельсия

таблица основные КД522А электро показатели:
Марка диода Константный прямой вольтаж Uf при Ip=100mA. (V)

Заряд коммутации Qf при коммутации с If=50mA на Urm=10В (pk)

 Емкость диода Ctat при Up=0+-0,05V (pF) Константный инверсный ампераж Ir при Ur: для ..522А=30V, для ..522Б=50V (uA)
меньше
..522А 1,1 400 4,0 2,0
..522Б 1,1 400 4,0 5,0

Предельные показатели

предельные КД522А электро показатели:
наименование показателя, режим измернения, единица измерения Буквенное обозначение Норма
А Б
Максимально допустимое константный инверсный вольтаж, при t атв от -60 до +125oC. Ur max 30 50
Максимально допустимое импульсный инверсный вольтаж при продолжительности импульса меньше 2us и скважности больше 10V. При t атв от -60 до +125oC. Urm max 50 75
Максимально допустимый усредненный выпрямленный ток, mA, при t атв от -60 до +35oC. Io max 100 100
t атв = +125oC. 50 50

Максимально допустимый импульсный прямовключенный ампераж при продолжительности импульса меньше 10us без превышения Io max , mA, при t атв от -60 до +35oC.

 Ifm max 1500 1500
t атв = +125oC. 500 500
Максимально допустимая температура перехода, oC Tj max 150 150
Замечание. В диапазоне температур с +35oC по +125oC. значение Io maxi, I fm maxi снижаются линейно.

Замечания по хранению

Диоды хранятся в упаковке поставщика, в ЗИП-е, а также впаянные в плату при хранении их в уловиях склада.

Замечаеия и предложения по эксплуатации

замечания по эксплуатации:
1

Марка диода и полюс проставляется на корпусе диода цветным кодом - черными полосами со стороны плюсового контакта:

для диода КД522А - одна широкая, одна узкая;

для диода КД522Б - одна широкая, две узких.
2 Допустимо присоединение диодов c компонентами схем разными меьодами на расстоянии 5mm от стекла диода, недопускающие перегрев диода больше +150oC и проведение сквозь диод электрического тока.
3 Пайка компонентов выполняться припоем с нагревом спаиваемой точки не выше +260+-10oC. в течение 2-3s на расстоянии больше 5mm до стекла диода с теплоотводом между корпусом и местом пайки. Допускается групповая пайка диодов.
4 Для отведения тепла предпочтительно воспользоваться пинцетом с медными плоскими губками по ширине больше 3mm и толщине больше 2mm.
5 Расстояние от места изгиба до корпуса должно быть больше 3mm, внутренний радиус закругления выводов больше 1,5mm.
6 При использовании диодов КД522А (Б) руководствоваться требованиям по пользованию полупровдниковых приборов Н0.33 2.00 4, редакция 2 -68.
