КД922А диода кремниевого:
КД922А — диод полупроводниковый кремний изо-планарный импульсновыпрямительный с барьером Шоттки используется в радиоэлектронной аппаратуре широкого применения. Предназначены для работы в импульсно быстродействующих схемах. В стеклянном корпусе с неметаллической герметизацией. Марка типономинала указывается на вкладыше к групповой таре и на корпусе со стороны анода цветной точкой. Климатическое исполнение УХЛ и соответствует 2) техусловиям аА0.339.254ТУ.Ссылки на технические материалы
| Карта | Фото | Схема соединения электродов с выводами |
| значение контактов | Параметры | Предельные параметры |
| Эксплуатация | ||
Знак завода изготовителя.

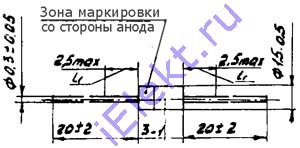

Схема расположения выводов
Маркировка:
А - точка бел. цв.; Б - зел.; В - желт.
Вес не превышает 0,035g.
Основные электро параметры при t=25+-10 градусов цельсия
| Наименование параметра, режим замера, единица замера | Допустимо, меньше |
Темпера- тура, оС |
||
| А | Б | В | ||
|
Константный инверсный ампераж диода, uA (при константном инверсном вольтаже): 10V |
- | - | 0,50 | 25+-10 |
| 15V | 0,50 | 0,50 | - | |
| 10V | 10,0 | 10,0 | 10,0 | 100+-5 |
| 10V | - | - | 0,50 | -60+-3 |
| 15V | 0,50 | 0,50 | - | |
| Константное прямовключенный вольтаж диода, V (при константном прямовключенном ампераже): 1mA | 0,40 | 0,40 | - | 25+-10 |
| 50mA | 1,00 | - | - | |
| 35mA | - | 1,00 | - | |
| 10mA | - | - | 0,550 | |
| 10mA | 0,50 | 0,60 | 0,50 | 100+-5 |
| 50mA | 1,00 | - | - | -60+-3 |
| 35mA | - | 1,00 | - | |
| 10mA | - | - | 0,60 | |
| Суммарная емкость диода (при константном инверсном вольтаже 0V), pF | 1,00 | 1,00 | 1,00 | 25+-10 |
| Разброс емкости между диодами в комплекте (при константном инверсном вольтаже 0V), pF | 0,20 | 0,20 | - | 25+-10 |
| Разброс по прямовключенному вольтаже между диодами в комплекте (при константном прямовключенном ампераже 0,75mA, 10mA. 20mA), mV | 20,0 | 20,0 | - | 25+-10 |
| Эффективное время жизни неравновесных носителей заряда диода (при импульсном прямовключенном ампераже 25mA на частоте 600MHz), ns | 0,10 | 0,10 | 0,10 | 25+-10 |
Предельные КД922А параметры
