КП322А транзистора полевого:

КП322А — полевой транзистор артикул согласно ГОСТ
полупроводниковые кремний эпитаксиально-планарные полевые с двумя затворами на основе PN перехода и каналом N-типа, используются в радиоэлектронной аппаратуре входных-выходных каскадах усиливающей, генерирующих и преобразующих высокочастотных широкого спектра использования. Температурный режим эксплуатации от -60 до +125oC. Модель (маркировка) наносится в соответствии с ГОСТ, производятся в металлической гильзе со стеклянным изолирующим материалом и гнущимися выводами. Климатическое исполнение УХЛ и соответствует 1) ГОСТ 11630-84 и техусловиям аА0.336.434ТУ.

Ссылки на технические материалы

ссылки на КП322А дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя знак завода изготовителя

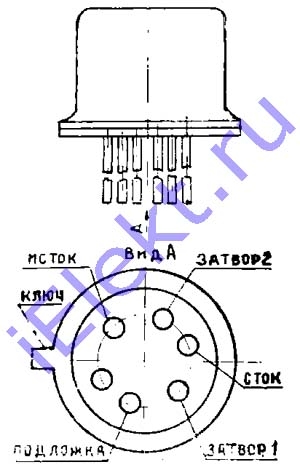

Расположения выводов схематичное и назначение выводов

схема расположения выводов
Вес не превышает 1g.

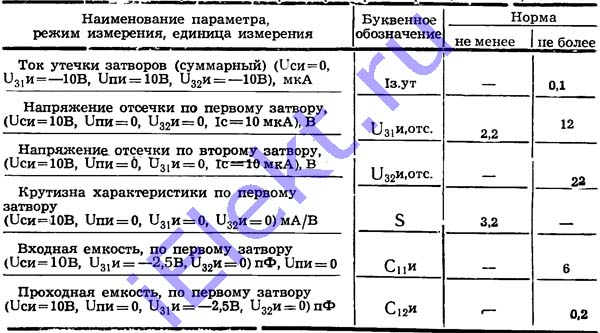

Основные электрические параметры при t=25+-10 градусов цельсия

основные КП322А электро параметры:
Наименование параметра, режим измерения Буквенное обозначение Норма
больше меньше
Ампераж утечки затвора (суммарный) (Uси=0, U31и=-10V, Uпи=10V, U32и=-10V), uA I з.ут - 0,1
Вольтаж отсечки по первому затвору (Uси=10V, Uпи=0, U32и=0, Iс=10uA), V U 31и.отс 2,2 12
Вольтаж отсечки по второму затвору (Uси=10V, Uпи=0, U31и=0, Iс=10uA), V U 32и.отс - 22
Крутизна характеристики по первому затвору (Uси=10V, Uпи=0, U31и=0, U32и=0), mA/V S 3,2 -
Емкость на входе по первому затвору (Uси=10V, Uпи=0, U31и=-2,5V, U32и=0), pF C11и - 6
Емкость проходная по первому затвору (Uси=10V, Uпи=0, U31и=-2,5V, U32и=0), pF C12и - 0,2

Предельные КП322А параметры
