КР556РТ5 микросхемы полупроводниковой:
КР556РТ5 — цифровая микросхема с функционалом ППЗУ (открытый коллектор) 4096 бит (512 слов*8разрядо) и используются в РЭА большой области эксплуатации. Производятся в пластмассовом корпусе 239.24-2. Модель изделия наносится на пластиковой части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125oC. Климатически исполнены УХЛ и соответствует 0) техусловиям бК0.348.322-05ТУ.Ссылки на технические материалы
| карта | фото | условное графическое обозначение |
| значение выводов | параметры | таблица истинности |
| эксплуатация | ||
Знак завода изготовителя

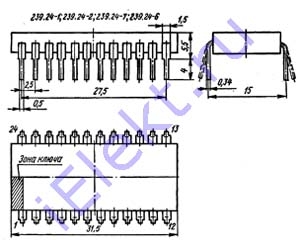

Расположения выводов схематическое
Корпус типа 239.24-2.
Условное графическое обозначение
Микросхема интегральная значение выводов
| Номер | Значение | Номер | Значение |
| 1 | Вх адресн А7 | 13 | Вых У3 |
| 2 | Вх адресн А6 | 14 | Вых У4 |
| 3 | Вх адресн А5 | 15 | Вых У5 |
| 4 | Вх адресн А4 | 16 | Вых У6 |
| 5 | Вх адресн А3 | 17 | Вых У7 |
| 6 | Вх адресн А2 | 18 | Вх разрешения выборки V1 |
| 7 | Вх адресн А1 | 19 | Вх разрешения выборки V2 |
| 8 | Вх адресн А0 | 20 | Вх разрешения выборки V3 |
| 9 | Вых У0 | 21 | Вх разрешения выборки V4 |
| 10 | Вых У1 | 22 | Питание (в режиме программирования) |
| 11 | Вых У2 | 23 | Вх адресн А8 |
| 12 | Общий | 24 | Uсс |
Основные электро параметры при t=25+-10 градусов Цельсия
| Название характеристики, единица и режим замера | Буквенное обозначение | Норма | |
| больше | меньше | ||
| Вольтаж на выходе низшего значения, V (Ucс=4,75V; IOL=15mA) | U*OL | - | 0,5 |
| Ампераж на входе низшего значения, mA (Ucс=5,25V; UIL=0,45V) | IIL | -0,25 | - |
| Ампераж на входе высшего значения, uA (Ucc=5,25V): UIH=5,25V для входов 1-8, 23; UIH=4,0V для входов 18-21 | IIH | - | 40 |
| Ампераж на выходе высшего уровня, uA (Ucс=5,25V; UOH=5,25V) | IOH | - | 100 |
| Ампераж потребления, mA (Ucc=5,25V) | ICC | - | 170 |
| Продолжительность выборки адреса при переходе из состояния низкого уровня в состояние высокого уровня, ns (Ucc=5,0V) | t*AALH | - | 50 |
| Продолжительность выборки адреса при переходе из состояния высокого уровня в состояние низкого уровня, ns (Ucc=5,0V) | t*AAHL | - | 50 |
| Продолжительность выборки разрешения при переходе из состояния низкого уровня в состояние высокого уровня, ns (Ucc=5,0V) | t*ACELH | - | 30 |
| Продолжительность выборки разрешения при переходе из состояния высокого уровня в состояние низкого уровня, ns (Ucc=5,0V) | t*ACEHL | - | 30 |
Предельные КР556РТ5 параметры
