КР590КН2 микросхемы полупроводниковой:

КР590КН2 — интегральная микросхема четырехканальный МОП-ключ со схемой управления и используются в РЭА в большой области эксплуатации в аппаратуре для коммутации напряжений от минус 10 до 10V. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ2.1 и соответствует: 1) техусловиям бК0.348.209-03ТУ; 2) техусловиям бК0.347.000-03ТУ.

Ссылки на технические материалы

ссылки на КР590КН2 дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

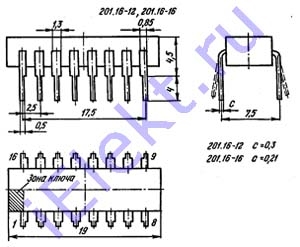

Расположение выводов схематическое

схема расположение выводов

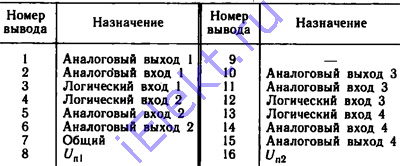

Микросхема интегральная назначение выводов

Значение КР590КН2 выводов:
Номер контакта Значение Номер контакта Значение
1 Аналог вых 1 9 -
2 Аналог вх 1 10 Аналог вых 3
3 Логич вх 1 11 Аналог вх 3
4 Логич вх 2 12 Логич вх 3
5 Аналог вх 2 13 Логич вх 4
6 Аналог вых 2 14 Аналог вх 4
7 Общий 15 Аналог вых 4
8 Uп1 16 Uп2

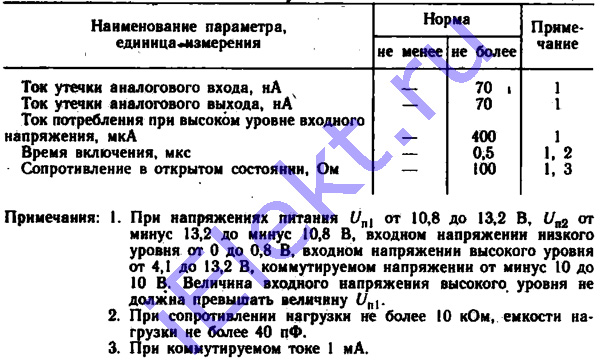

Основные электро параметры при t=25+-10 градусов Цельсия

таблица КР590КН2 основных электро показателей:
Название характеристики, единица и режим замера Норма Примечание
больше меньше
Ампераж утекающий аналог вх, nA - 70 1
Ампераж утекающий аналог вых, nA - 70 1
Ампераж потребляемый при высшем значении вольтажа на входе, uA - 400 1
Продолжительность включения, us - 0,5 1, 2
Сопротивление в открытом состоянии, Om - 100 1, 3

Примечания:
1. При вольтаже питающем Uп1 от 10,8 до 13,2V, Uп2 от минус 13,2 до минус 10,8V, вольтаж на входе низшего значения от 0 до 0,8V, вольтаж на входе высшего значения от 4,1 до 13,2V, переключаемом вольтаже от минус 10 до 10V. Величина вольтажа на входе высшего значения не должна превышать величину Uп1.
2. При сопротивлении нагрузки меньше 10kOm, емкости нагрузки меньше 40pF.
3. При переключаемом ампераже 1mA.

Предельные КР590КН2 параметры
