КР590КН3, Микросхема интегральная

КР590КН3 микросхемы полупроводниковой:

КР590КН3 — интегральная микросхема восьмиканальный (4*2) аналоговый коммутатор с дешифратором и используются в РЭА в большой области эксплуатации в аппаратуре для коммутации напряжений от минус 15 до 15V. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и соответствует: 0) техусловиям 348.209-05ТУ; 2) техусловиям бК0.347.000-05ТУ.

Ссылки на технические материалы

ссылки на КР590КН3 дополнительный материал:

карта	фото	схема выводов
значение выводов	параметры	предельные параметры
эксплуатация	PDF

Знак завода изготовителя

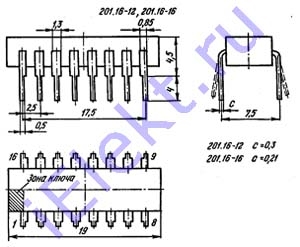

Расположение выводов схематическое

Микросхема интегральная назначение выводов

Значение КР590КН3 выводов:

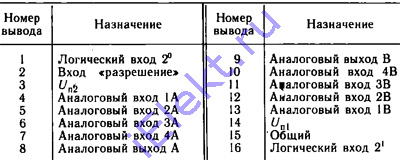

Номер контакта	Значение	Номер контакта	Значение
1	Логич вх 2-0	9	Аналог вых В
2	Вх Разрешение	10	Аналог вх 4В
3	Uп2	11	Аналог вх 3В
4	Аналог вх 1А	12	Аналог вх 2В
5	Аналог вх 2А	13	Аналог вх 1В
6	Аналог вх 3А	14	Uп1
7	Аналог вх 4А	15	Общий
8	Аналог вых А	16	Логич вх 2-1

Основные электро параметры при t=25+-10 градусов Цельсия

таблица КР590КН3 основных электро показателей:

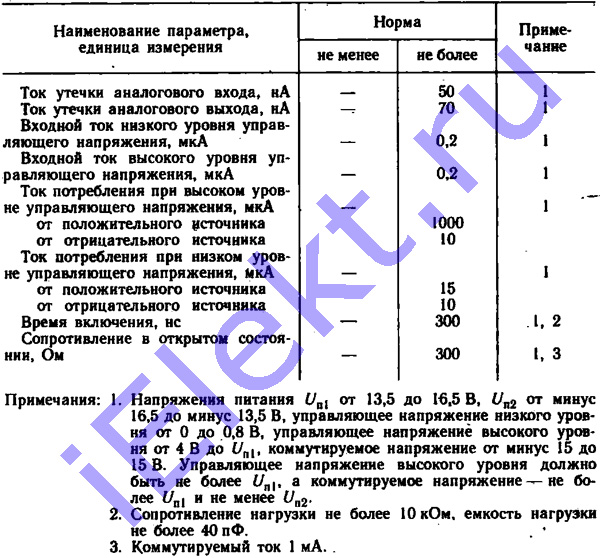

Название характеристики, единица и режим замера	Норма		Примечание
	больше	меньше
Ампераж утекающий аналог вх, nA	-	50	1
Ампераж утекающий аналог вых, nA	-	70	1
Ампераж на входе низшего значения управляющего напряжения, uA	-	0,2	1
Ампераж на входе высшего значения управляющего напряжения, uA	-	0,2	1
Ампераж потребляемый при высшем значении управляющего напряжения, uA: от положительного источника	-	1000	1
от отрицательного источника		10
Ампераж потребляемый при низшем значении управляющего напряжения, uA: от положительного источника	-	15	1
от отрицательного источника		10
Продолжительность включения, ns	-	300	1, 2
Сопротивление в открытом состоянии, Om	-	300	1, 3

Примечания:
1. При вольтаже питающем Uп1 от 13,5 до 16,5V, Uп2 от минус 16,5 до минус 13,5V, управляющий вольтаж низшего значения от 0 до 0,8V, управляющий вольтаж высшего значения от 4V до Uп1, переключаемом вольтаже от минус 15 до 15V. Величина управляющего вольтажа высшего значения не должна превышать Uп1, а переключаемый вольтаж меньше Uп1 и больше Uп2.
2. При сопротивлении нагрузки меньше 10kOm, емкости нагрузки меньше 40pF.
3. При переключаемом ампераже 1mA.
