КР590КН6 микросхемы полупроводниковой:
КР590КН6 — интегральная микросхема (артикулярное наименование в соответствии с ГОСТ)микросхемы интегральные используются в РЭА в большой области применения с функционалом восьмиканального переключателя непрерывного сигнала с дишефратором для переключения вольтажа с -15 по 15V и назначены для переключения цифровых и аналоговых каналов в системах собирающих и обрабатывающих данные, аналогово-цифровых и цифро-аналоговых преобразователей. Микросхемы выполнены в пластмассовом корпусе с гибкими выводами. Тип прибора указывается на пластмассовом корпусе. Корпус типа 238.16-2, вес не превышает 1,2g. Климатическое исполнение микросхем УХЛ 2.1 и соответствует 1) техническим условиям бК0.348.209-05ТУ.
Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

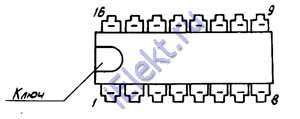

Схема расположения контактов
Значение контактов
| Номер контакта | Значение контакта | Номер контакта | Значение контакта |
| 1 | Дискретный вход 2-0 | 9 | Функции вход 8 |
| 2 | Вход разрешающий | 10 | Функции вход 7 |
| 3 | Un2 | 11 | Функции вход 6 |
| 4 | Функции вход 1 | 12 | Функции вход 5 |
| 5 | Функции вход 2 | 13 | Unl |
| 6 | Функции вход 3 | 14 | Общий |
| 7 | Функции вход 4 | 15 | Дискретный вход 2-2 |
| 8 | Функции выход | 16 | Дискретный вход 2-1 |
Основные электро характеристики при t=25+-10 градусов Цельсия
| Наименование характеристики, единица замера, режим замера | Допуск | Замечание | |
| больше | меньше | ||
| Ампераж утечки входа функции, nA | - | 50 | 1 |
| Ампераж утечки выхода функции, nA | - | 70 | 1 |
| Ампераж на входе низшего значения, uA | - | 0,2 | 1 |
| Ампераж на входе высшего значения, uA | - | 0,2 | 1 |
|
Ампераж потребляемый при высшем значении вольтажа на входе, uA от плюсового источника от минусового источника |
- - |
1000 15 |
1 |
|
Ампераж потребляемый КР590КН6 при низшем значении вольтажа на входе, uA от плюсового источника от минусового источника |
- - |
15 15 |
1 |
|
Продолжительность включения, ns по выводам 9, 16 по выводам 4, 5 |
- - - |
300 - - |
1,2 |
| Сопротивление в открытом состоянии, Om | - | 300 | 1,3 |
Примечания:
1. При вольтаже питания Uп1 с 13,5 по 16,5V, Uп2 с минус 16,5 по минус 13,5V, вольтаже на входе низшего значения с 0 по 0,8V, вольтаже на входе высшего значения с 4V по Uп1, перключаемом вольтаже с минус 15 по 15V. Значение вольтажа на входе высшего значения не должна быть больше величины Uп1, а значение перключаемого вольтажа не должна быть больше величины Uп1 и не должна быть менее величины Uп2.
2. При сопротивлении нагрузки меньше 10kOm, емкости нагрузки меньше 40pF.
3. При перключаемом ампераже 1mA
Предельные КР590КН6 параметры
