КР590КН9, Микросхема интегральная

КР590КН9 микросхемы полупроводниковой:

КР590КН9 — интегральная микросхема двухканальный аналоговый ключ со схемой управления (однополюсное переключение) и используются в РЭА в большой области эксплуатации в аппаратуре для коммутации напряжений от минус 15 до 15V. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и соответствует: 0) техусловиям 348.209-08ТУ; 2) техусловиям бК0.347.000-10ТУ.

Ссылки на технические материалы

ссылки на КР590КН9 дополнительный материал:

карта	фото	схема выводов
значение выводов	параметры	предельные параметры
эксплуатация	PDF

Знак завода изготовителя

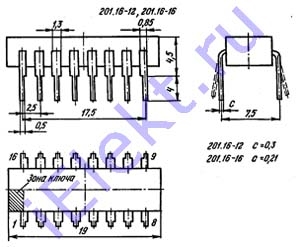

Расположение выводов схематическое

Микросхема интегральная назначение выводов

Значение КР590КН9 выводов:

Номер контакта	Значение	Номер контакта	Значение
1	-	9	-
2	-	10	Логич вх 2
3	Аналог вых 1	11	Uп1
4	Аналог вх 1	12	-
5	Аналог вх 2	13	Общий
6	Аналог вых 2	14	Uп2
7	-	15	Логич вх 1
8	-	16	-

Основные электро параметры при t=25+-10 градусов Цельсия

таблица КР590КН9 основных электро показателей:

Название характеристики, единица и режим замера	Норма		Примечание
	больше	меньше
Ампераж утекающий аналог вх, nA	-	50	1
Ампераж утекающий аналог вых, nA	-	50	1
Ампераж на входе низшего значения, uA	-	0,2	1
Ампераж на входе высшего значения, uA	-	0,2	1
Ампераж потребляемый при высшем значении напряжения на входе, uA: от положительного источника	-	300	1
от отрицательного источника		5
Ампераж потребляемый при низшем значении напряжения на входе, uA: от положительного источника	-	50	1
от отрицательного источника		5
Продолжительность включения, ns	-	500	1, 2
Сопротивление в открытом состоянии, Om	-	10	1, 3

Примечания:
1. При вольтаже питающем Uп1 от 13,5 до 16,5V, Uп2 от минус 16,5 до минус 13,5V, вольтаж на входе низшего значения от 0 до 0,8V, вольтаж на входе высшего значения от 4 до 16,5V, переключаемом вольтаже от минус 15 до 15V. Величина вольтажа на входе высшего значения не должна превышать Uп1, а переключаемый вольтаж меньше Uп1 и больше Uп2.
2. При сопротивлении нагрузки меньше 10kOm, емкости нагрузки меньше 40pF.
3. При переключаемом ампераже 10mA.

Предельные КР590КН9 параметры
