КС168А стабилитрона полупроводникового:
КС168А — стабилитроны кремниевые ограничители напряжения. Исполнение в стеклянном корпусе. Климатическое исполнение УХЛ диода Зенера: 1) соответствует ГОСТ 11630-84 и техническим условиям 3.362.812ТУ. Используются в радиоэлектронной аппаратуре широкого спектра применения в качестве ограничителя напряжения в аппаратуре средств связи, вычислительной техники и другой РЭА. Марка (типономинал) стабилитрона наносится на стеклянном корпусе цветным кольцом (кольцами). Полупроводниковый стабилитрон артикул согласно ГОСТ.Ссылки на технические материалы
| карта | фото | схема выводов |
| маркировка | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

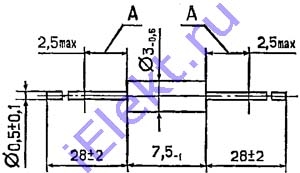

Схема расположения, обозначение и назначение выводов
Размер выводов в зоне А не регламентированы.
Вес не превышает 0,3g.

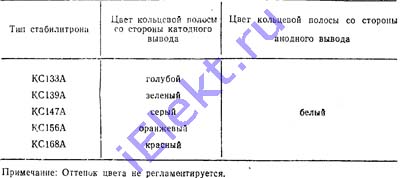

| Тип стабилитр. | кольцо-полоса цветовое со стороны катода | кольцо-полоса цветовое со стороны анода |
| КС133А | голуб. | бел. |
| КС139А | зелен. | |
| КС147А | сер. | |
| КС156А | оранжев. | |
| КС168А | красн. |
Примечание: Оттенок цвета не регламентируется.

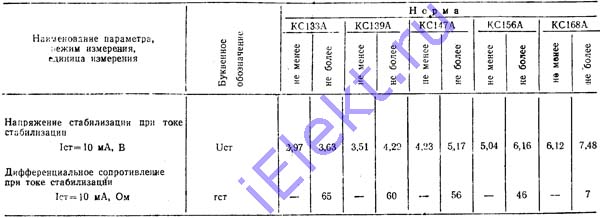

Основные электро параметры при t=25+-10 градусов Цельсия
| Наименование параметра, единица замера, режим замера | Буквенное обозначение | Норма | |||||||||
| КС133А | КС139А | КС147А | КС156А | КС168А | |||||||
| > | < | > | < | > | < | > | < | > | < | ||
|
Вольтаж стабилизац при ампераже стабилизац Iст=10mA, V |
Uст | 2,970 | 3,630 | 3,510 | 4,290 | 4,230 | 5,170 | 5,040 | 6,160 | 6,120 | 7,480 |
| Дифференциальное сопротивление при ампераже стабилизац Iст=10mA, Om | rст | - | 65,0 | - | 60,0 | - | 56,0 | - | 46,0 | - | 7,0 |
Предельные КС168А параметры
