КТ878Б, Транзистор биполярный
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.Вернуться на "главную" страницу сайта
. Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел
.
КТ878Б транзистора кремниевого:
КТ878Б — транзистор биполярный артикул согласно ГОСТтранзисторы кремниевые эпитаксиальнопланарные NPN мощные переключающие высоковольтные используются в радиоэлектронной аппаратуре в широком спектре применения и показанны для установки в переключательных схемах, импульсных модуляторах, во вторичных источниках питания и прочих схемах оборудования. Выпускаются в металлическостеклянном корпусе КТ-9. Тип прибора указывается на корпусе. Вес не превышает 17,0g. Климатическое исполнение УХЛ и соответствует 1) техническим условиям АДБК.432.148.044ТУ.
Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

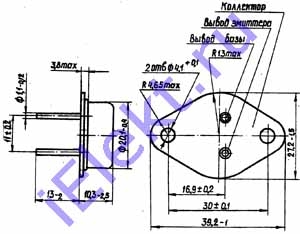

Расположения выводов схематическое и назначение выводов

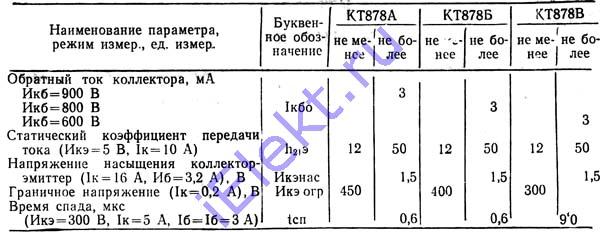

Главные электро характеристики при t=25+-10 градусов Цельсия
| Наименование характеристики, (режим замера), единица замера | Обозначение буквой | КТ878А | КТ878Б | КТ878В | |||
| больше | меньше | больше | меньше | больше | меньше | ||
| Инверсный ампераж коллектора, mA: Uкб = 900V | Iкбо | 3 | |||||
| Uкб = 800V | 3 | ||||||
| Uкб = 600V | 3 | ||||||
| Статический множитель передачи ампеража (Uкэ=5V, Iк=10A) | h 21Э | 12 | 50 | 12 | 50 | 12 | 50 |
| Граничный вольтаж (Iк=0,2A), V | Uкэ огр | 450 | 400 | 300 | |||
| Вольтаж насыщения коллектор-эмиттер (Iк=16A, Iб=3,2A), V | Uкэ нас | 1,5 | 1,5 | 1,5 | |||
Продолжительность спада (Uкэ=300V, Iк=5A, I Б1=I Б2=3A), us |
tсп | 0,6 | 0,6 | 0,6 | |||
Предельные КТ878Б параметры
