КТ904А транзистора кремниевого:

КТ904А — транзистор биполярный артикул согласно ГОСТ
транзисторы кремний эпитаксиально-планарные NPN-типа генераторные используются в радиоэлектронной аппаратуре в широком спектре применения и назначены для применения в усиливающих мощность, умножающих частоты и автогенерирующих схемах 100...400MHz и питающем напряжении 28V. Производятся в керамометаллическом корпусе КТ-4. Марка триода наносится на металлической части корпуса. Вес не превышает 6g. Климатическое исполнение УХЛ и соответствует ТУ: 2) И93.365.008 ТУ.

Ссылки на технические материалы

ссылки на КТ904А дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

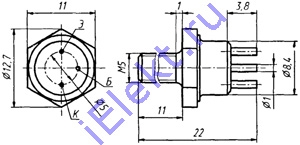

Расположения контактов схематическое и назначение контактов

расположение и назначение выводов, габаритные размеры.

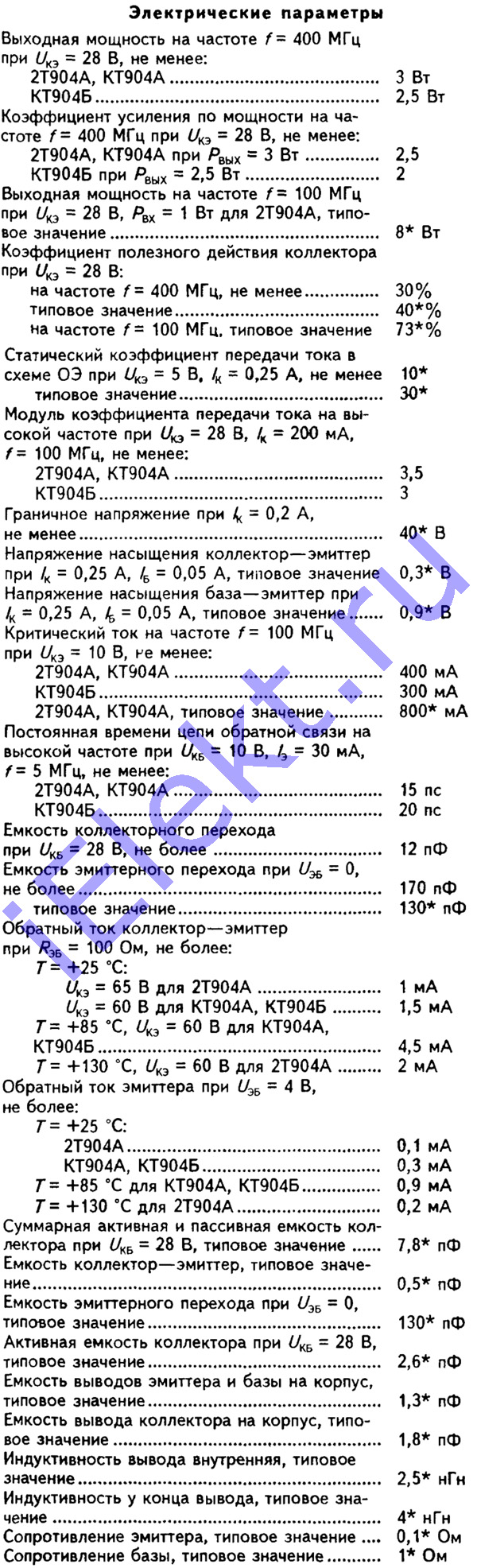

Основные электрические параметры при t=25+-10 градусов Цельсия

таблица основных КТ904А электрических параметров:
Наименование параметра, режим замера, единица замера Допуск
больше меньше
Выходная мощность на частоте f=400MHz, W, при Uкэ=28V 3
КУ по мощности на частоте f=400MHz при Uкэ=28V, Pвых=3W 2,5
Выходная мощность на частоте f=100MHz при Uкэ=28V, Pвх=1W 8
КПД коллектора, %, при Uкэ=28V: на частоте f=400MHz 30
типовое значение 40
на частоте f=100MHz, типовое значение 73
Статический КП тока в схеме ОЭ при Uкэ=5М, Iк=0,25A 10
типовое значение 30
Модуль КП тока на высокой частоте при Uкэ=28V, Iк=200mA, f=100MHz 3,5
Граничное напряжение, V, при Iк=0,2A 40
Напряжение насыщения коллектор-эмиттер, V, при Iк=0,25A, Iб=0,05A, типовое значение   0,3
Напряжение насыщения база-эмиттер, V, при Iк=0,25A, Iб=0,05A, типовое значение   0,9
Критический ток на частоте f=100MHz, mA, при Uкэ=10VV 400
типовое значение 800
Константа временная КТ904А цепи ОС на высокой частоте, ps, при Uкб=10V, Iэ=30mA, f=5MHz 15
Емкость коллекторн. перех., pF, при Uкб=28V   12
Емкость эмиттерн. перех., pF, при Uэб=0   170
Инверсный ток коллект-эмитт, mA, при Rэб=100Om, T=+25oС, Uкэ=65V   1
Инверсный ток эмитт, mA, при Uэб=4V: T=+25oС   0,1
T=+130oС   0,2
Суммарная активная и пассивная емкость коллект., pF, при Uкб=28V   7,8
Емкость коллект-эмитт, pF   0,5
Емкость эмиттерн. перех., pF, при Uэб=0   130
Активная емкость коллект., pF, при Uкб=28V   2,6
Емкость выводов эмитт. и базы на корпус, pF   1,3
Емкость вывода коллект. на корпус, pF   1,8
Индуктивность вывода внутренняя, nHn   2,5
Индуктивность у конца вывода, nHn   4
Сопротивление эмитт., Om   0,1
Сопротивление базы, Om   1

Предельные КТ904А параметры
