КТ9116А, Транзистор биполярный
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.
Вернуться на "главную" страницу сайта .
Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел .
КТ9116А транзистора кремниевого:
КТ9116А — транзистор биполярный артикул согласно ГОСТ
транзисторы кремниевые эпитаксиальнопланарные NPN СВЧ генерирующий используются в радиоэлектронной аппаратуре в широком спектре применения и предназначены для применения в линейных усилителях мощности в схеме общим эмиттером на частотах от 170 до 230MHz с питающим напряжением 28V. Производятся в керамометаллическом корпусе с плоскими контактами. Марка триода наносится на керамическую часть корпуса. Вес не превышает 9g. Климатическое исполнение УХЛ и соответствует 1) техусловиям аА0.336.774ТУ.
Ссылки на технические материалы
Знак завода изготовителя
Расположения контактов схематическое и значение контактов
Основные электро показатели при t=25+-10 градусов Цельсия

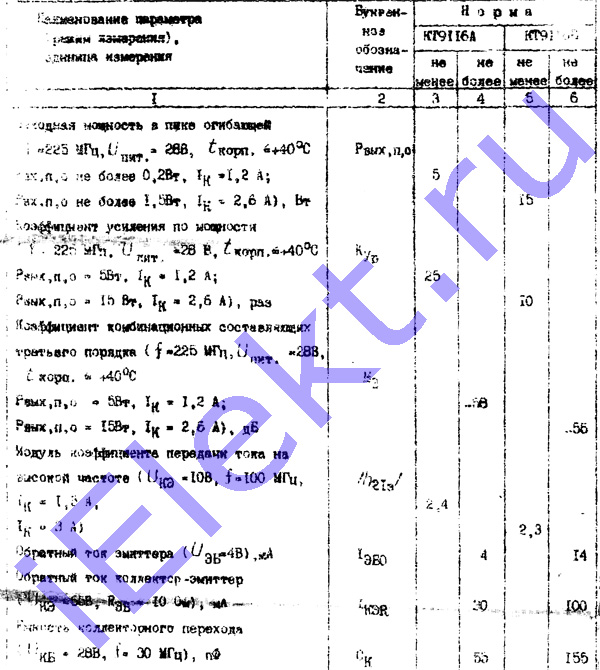

таблица основных электрических параметров:
Наименование показателя, условия замера, единица замера |
Обознач. буквой |
Допуск |
КТ9116А |
КТ9116Б |
больше |
меньше |
больше |
меньше |
Выходная мощность в пике огибающей, W (Uпит=28V, f=225MHz, tкорп<+40oC): Pвх.п.с<0,2W, Iк=1,2A |
Pвых.п.с |
5 |
|
|
|
Pвх.п.с<1,5W, Iк=2,6A |
|
|
15 |
|
Коэффициент усиления по мощности, раз (Uпит=28V, f=225MHz, tкорп<+40oC): Pвых.п.с<5W, Iк=1,2A |
Кур |
25 |
|
|
|
Pвых.п.с<15W, Iк=2,6A |
|
|
10 |
|
Коэффициент комбинационных составляющих третьего порядка, dB (Uпит=28V, f=225MHz, tкорп<+40oC): Pвых.п.с<5W, Iк=1,2A |
Mэ |
|
-58 |
|
|
Pвых.п.с<15W, Iк=2,6A |
|
|
|
-55 |
Модуль множителя передачи тока на высшей частоте (Uк/э=10V, f=100MHz): Iк=1,5A |
/h21э/ |
2,4 |
|
|
|
Iк=3A |
|
|
2,3 |
|
Инверсный ток эмиттера, mA (Uэ/б=4V) |
IЭБО |
|
4 |
|
14 |
Инверсный ток коллектор-эмиттер, mA, (Uк/э=55V, Rэ/б=10Om) |
I КЭR |
|
30 |
|
100 |
Емкость коллекторного перехода, pF (Uк/б=28V, f=30MHz) |
Cк |
|
55 |
|
155 |
Предельные КТ9116А параметры
©
