КТ921А транзистора кремниевого:

КТ921А — биполярный транзистор артикул согласно ГОСТ
транзисторы кремний эпитаксиальнопланарные системы NPN усиливающие линейные назначение для использования в усиливающих мощность, умножающих частоты и автогенерирующих в сверх высоко частотном диапазоне. Транзисторы биполярные полупроводниковые используются в РЭА в широком спектре использования. Обозначение типа транзисторов приводится на металлической части корпуса. Климатическое исполнение УХЛ, чувствительны к статическому электричеству и соответствует 2) техническим условиям 3.365.254 ТУ.

Ссылки на технические материалы

ссылки на КТ921А дополнительный материал:
карта фото схема выводов
значение выводов габариты параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

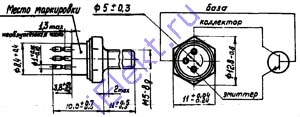

Расположения выводов схематическое, назначение выводов, габаритные размеры, маркировка

назначение выводов, габариты, маркировка.

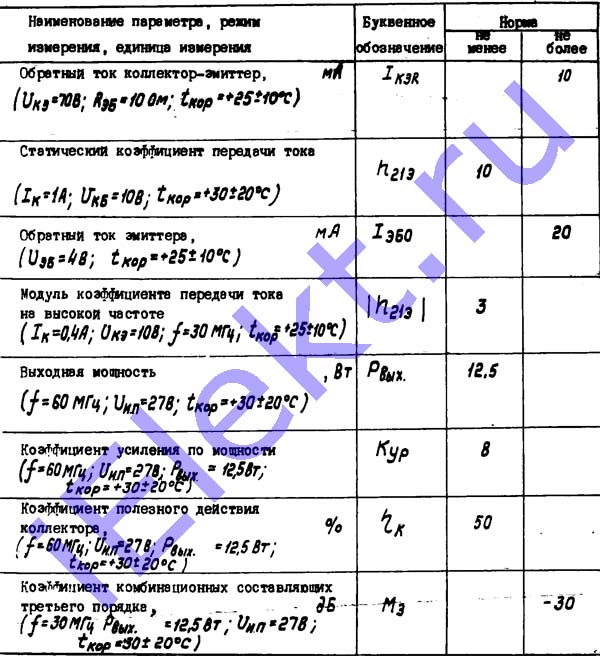

Основные электрические параметры при t=25+-10 градусов Цельсия

основные электрические параметры:
Наименование параметра (режим измерения) КТ921А, единица измерения Буквенное обозначение Допуск
больше меньше
Инверсный ток коллектор-эмиттер, mA (U кэ=70V, Rэб=10Om, tкор=+25+-10оС) I кэR   10
Статический коэффициент передачи тока (Iк=1A, U кб=10V, tкор=+30+-10оС) h21э 10
Инверсный ток эмиттера, mA (U эб=4V, tкор=+25+-10оС) I эбо   20
Модуль КП тока на высоких частотах (f=30MHz, Uкэ=10V, Iк=0,4A, tкор=+25+-10оС) |h 21э| 3
Выходная мощность, W (f=60MHz, Uип=27V, tкор=+30+-10оС) P вых 12,5
Коэффициент усиления по мощности, W (f=60MHz, Uип=27V, Pвых=12,5W, tкор=+30+-10оС) Kур 8
Коэффициент полезного действия коллектора, % (f=60MHz, Uип=27V, Pвых=12,5W, tкор=+30+-10оС) n к 50
Коэффициент комбинированных составляющих третьего порядка, dB (f=30MHz, Uип=27V, Pвых=12,5W, tкор=+30+-10оС)   -30

Предельные КТ921А параметры
