КТ983В транзистора кремниевого:

КТ983В — транзистор биполярный артикул согласно ГОСТ
транзисторы кремниевые эпитаксиальнопланарные NPN используются в радиоэлектронной аппаратуре в широком спектре применения и предназначены для применения на частотах от 40 до 860MHz в схемах линейных усилителей. Производятся в керамометаллическом корпусе с плоскими контактами и контактом болт. Марка триода наносится на керамическую часть корпуса. Вес не превышает 4,5г. Климатическое исполнение УХЛ3 и соответствует 1) техусловиям аА0.336.527ТУ.

Ссылки на технические материалы

ссылки на КТ983В дополнительный материал:
карта фото схема контактов
значение контактов характеристики предельные характеристики
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

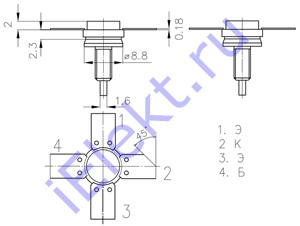

Расположения контактов схематическое и значение контактов

расположение и назначение выводов, габаритные размеры.

Основные электро показатели при t=25+-10 градусов Цельсия

таблица основных электрических параметров:
Наименование показателя, условия замера, единица замера Обозначение буквой Допуск
КТ...А КТ...Б КТ983В
больше меньше больше меньше больше меньше
Инверсный ток коллектора-эмиттер, mA, (Uк/э=40V, Rэ/б=10Om) I КЭR   5   8   18
Инверсный ток эмиттера, mA (Uэ/б=4V) IЭБО   2   3   5
Модуль множителя передачи тока на высшей частоте (Uк/э=10V, f=300MHz) /h21э/
Iк=0,3A 4   3
Iк=0,6A         2.5
Множитель усиления по мощности, раз Кур
Pвых=0,5W (ПО), М3=-60dB, Uкэ=25V, Iк меньше 0,2A, f=860MHz, tкорп меньше +40оС 4
Pвых=1W (ПО), М3=-60dB, Uкэ=25V, Iк меньше 0,35A, f=860MHz, tкорп меньше +40оС     3,6
Pвых=3,5W (ПО), М3=-60dB, Uкэ=25V, Iк меньше 0,8A, f=860MHz, tкорп меньше +40оС         3,2
Емкость коллекторного перехода, pF (Uк/б=25V, f=5MHz)   8   12   24

Предельные КТ983В параметры
