КВ104А варикапа кремниевого:
КВ104А — варикап полупроводниковый кремниевый диффузионно-сплавные используется в радиоэлектронной аппаратуре широкого применения. В пластиковом корпусе с неметаллической герметизацией. Марка типономинала указывается на палете к групповой таре. Климатическое исполнение УХЛ 3.1 и соответствует 1) техусловиям аА0.336.762ТУ.Ссылки на технические материалы
| Карта | Фото | Схема соединения электродов с выводами |
| значение контактов | Параметры | Предельные параметры |
| Эксплуатация | ||
Знак завода изготовителя.

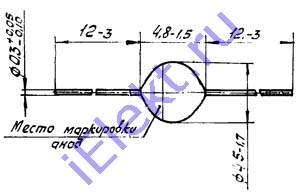

Схема расположения выводов
Маркировка со стороны анода оранжевой точкой.
Вес не превышает 0,2g.

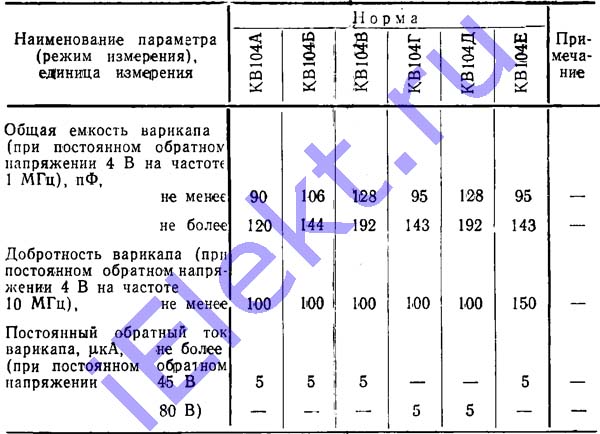

Основные электро параметры при t=25+-10 градусов цельсия
| Наименование параметра, режим измерения, единица измерения | Допуск | |||||
| А | Б | В | Г | Д | Е | |
| Суммарная емкость варикапа (при константном инверсном напряжении 4V на частоте 1MHz), pF: больше | 90 | 106 | 128 | 95 | 128 | 95 |
| меньше | 120 | 144 | 192 | 143 | 192 | 143 |
| Добротность варикапа (при константном инверсном напряжении 4V на частоте 10MHz) больше | 100 | 100 | 100 | 100 | 100 | 150 |
| Константный инверсный ток варикапа, uA не более, при константном инверсном напряжении: 45V | 5 | 5 | 5 | - | - | 5 |
| 80V | - | - | - | 5 | 5 | - |
Предельные КВ104А параметры
