КВ109Е, Варикап полупроводниковый
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.Вернуться на "главную" страницу сайта
. Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел
.
КВ109Е варикапа кремниевого:
КВ109Е — варикап полупроводниковый кремний эпитаксиально-планарные и используется в радиоэлектронной аппаратуре широкого применения как селектор каналов ТВ приемников. В пластиковом корпусе с неметаллической герметизацией. Марка типономинала указывается на палете к групповой таре. Климатическое исполнение УХЛ 2.1 и соответствует 1) техусловиям аА0.336.762ТУ.Ссылки на технические материалы
| Карта | Фото | Схема соединения электродов с выводами |
| значение контактов | Параметры | Предельные параметры |
| Эксплуатация | ||
Знак завода изготовителя.
Схема расположения выводов
Размеры выводов в пределах размера L1 не регламентированны.
Маркировка варикапа - белая точка со стороны анода, условное обозначение варикапа указывается на упаковке (пакете) термическим способом.
Вес не превышает 0,07g.

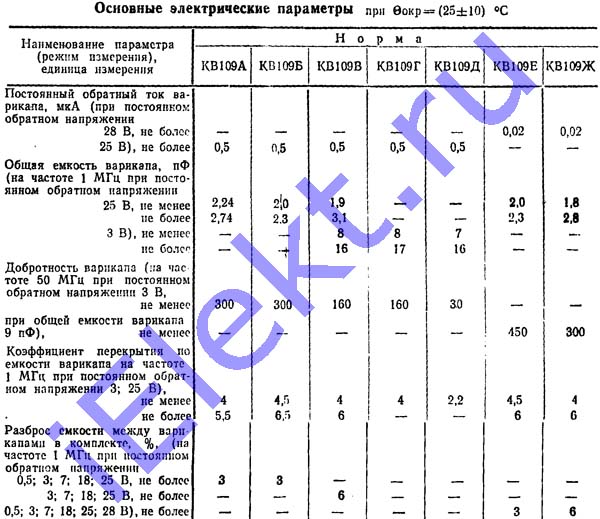

Основные электро параметры при t=25+-10 градусов цельсия
| Наименование параметра, режим измерения, единица измерения | Допуск, типономиналов | ||||||
| А | Б | В | Г | Д | Е | Ж | |
| Постоянный обратный ток варикапа, uA: Uобр.пост=28V, меньше | 0,02 | 0,02 | |||||
| Uобр.пост=25V, меньше | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | ||
| Общая емкость варикапа, pF (f=1MHz): Uобр.пост=25V, больше | 2,24 | 2,0 | 1,9 | 2,0 | 1,8 | ||
| Uобр.пост=25V, меньше | 2,74 | 2,3 | 3,1 | 2,3 | 2,8 | ||
| Uобр.пост=3V, больше | 8 | 8 | 7 | ||||
| Uобр.пост=3V, меньше | 16 | 17 | 16 | ||||
| Добротность варикапа (f=50MHz): Uобр.пост=3V, больше | 300 | 300 | 160 | 160 | 30 | ||
| Cсум=9pF, больше | 450 | 300 | |||||
| Коэффициент перекрытия по емкости варикапа (f=1MHz, Uобр.пост=3;25V): больше | 4 | 4,5 | 4 | 4 | 2,2 | 4,5 | 4 |
| меньше | 5,5 | 6,5 | 6 | 6 | 6 | ||
| Разброс емкости между варикапами в комплекте, % (f=1MHz): Uобр.пост=0,5; 3; 7; 18; 25V, меньше | 3 | 3 | |||||
| Uобр.пост=3; 7; 18; 25V, меньше | 6 | ||||||
| Uобр.пост=0,5; 3; 7; 18; 25; 28V, меньше | 3 | 6 | |||||
Предельные КВ109Е параметры
