М1623РТ1Б микросхемы полупроводниковой:

М1623РТ1Б — интегральная микросхема артикул согласно ГОСТ
микросхемы интегральные представляют собой однократно программируемое постоянное запоминающее устройство информационной емкостью 16384 бит и организацией 2048 на 8 бит, используются в радиоэлектронной аппаратуре в широком спектре применения. Микросхемы выполнены в металлокерамическом корпусе. Тип прибора указывается на металлическом корпусе. Номинальный нагрев при эксплуатации микросхемы от -60 до +125oC. Климатическое исполнение УХЛ. Микросхемы 2) соответствует техусловиям бК 0.34 7.360-01 ТУ.

Ссылки на технические материалы

ссылки на М1623РТ1Б дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя знак завода изготовителя знак завода изготовителя

Схема расположения выводов

схема расположения выводов
Тип корпуса 210Б.24-1

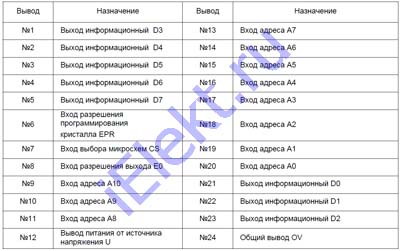

Назначение выводов

таблица М1623РТ1Б назначения выводов:
Вывод Назначение Вывод Назначение
№1 Вых информационный D3 №13 Вх адресный А7
№2 Вых информационный D4 №14 Вх адресный А6
№3 Вых информационный D5 №15 Вх адресный А5
№4 Вых информационный D6 №16 Вх адресный А4
№5 Вых информационный D7 №17 Вх адресный А3
№6 Вх разрешения программирования кристалла EPR №18 Вх адресный А2
№7 Вх выбора микросхем CS №19 Вх адресный А1
№8 Вх разрешения выхода Е0 №20 Вх адресный А0
№9 Вх адресный А10 №21 Вых информационный D0
№10 Вх адресный А9 №22 Вых информационный D1
№11 Вх адресный А8 №23 Вых информационный D2
№12 Вывод питания от U №24 Общий вывод OV

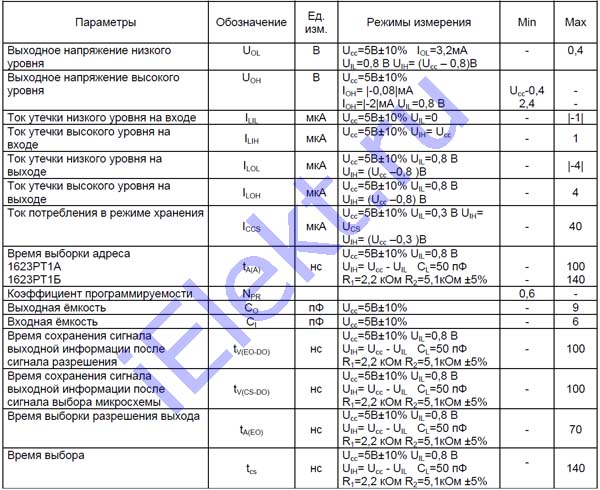

Основные электро параметры при t=25+-10 градусов Цельсия

таблица основных М1623РТ1Б электро параметров:
Паpаметpы Обозначение Единица измерения Режим замера Mini Maxi
Напряжение на выходе низкого уровня U OL V Ucc=5V+-10%, IОL=3,2mA, U_IL=0,8V, U_IH= (Ucc - 0,8)V - 0.4
Напряжение на выходе высокого уровня U OH V

Ucc=5V+-10%

IОH= /-0,08/mA

IОH=/-2/mA, U_IL=0,8V



Ucc-0,4

2,4



-

-

Ток утечки низкого уровня на входе I LIL uA Ucc=5V+-10%, U_IL=0 - /-1/
Ток утечки высокого уровня на входе I LIH uA Ucc=5V+-10%, U_IH= Ucc - 1
Ток утечки низкого уровня на выходе I LOL uA Ucc=5V+-10%, U_IL=0,8V, U_IH= (Ucc -0,8)V - /-4/
Ток утечки высокого уровня на
выходе
I LOН uA Ucc=5V+-10%, U_IL=0,8V, U_IH= (Ucc -0,8)V - 4
Потребляемый ток в хранящем состоянии I CCS uA Ucc=5V+-10%, U_IL=0,3V, U_IH= UCS, U_IH= (Ucc -0,3)V - 40

Продолжительность выбора адреса

М1623РТ1Б

PТ1Б

t A(A) ns

Ucc=5V+-10% U_IL=0,8V, U_IH= Ucc - U_IL, СL=50pF, R1=2,2kOm, R2=5,1kOm +-5%



-

-



100

140

Коэффициент программируемости NPR 0.6 -
Выходная ёмкость С О pF Ucc=5V+-10% - 9
Входная ёмкость С I pF Ucc=5V+-10% - 6
Время сохранения сигнала выходной информации после сигнала разрешения t V(EO-DO) ns Ucc=5V+-10%, U_IL=0,8V, U_IH=Ucc-U_IL, СL=50pF, R1=2,2kOm, R2=5,1kOm+-5% - 100
Время сохранения сигнала выходной информации после сигнала выбора микросхемы t V(CS-DO) ns Ucc=5V+-10%, U_IL=0,8V, U_IH=Ucc-U_IL, СL=50 pF, R1=2,2kOm, R2=5,1kOm+-5% - 100
Время выборки разрешения выхода t A(ЕО) ns Ucc=5V+-10%, U_IL=0,8V, U_IH=Ucc-U_IL, СL=50pF, R1=2,2kOm, R2=5,1kOm +-5% - 70
Время выбора t cs ns Ucc=5V+-10%, U_IL=0,8V, U_IH=Ucc-U_IL, СL=50pF, R1=2,2kOm, R2=5,1kOm+-5% - 140

Предельные М1623РТ1Б параметры
