М1804ВУ3 микросхемы полупроводниковой:

М1804ВУ3 — интегральная микросхема (артикулярное наименование в соответствии с ГОСТ)
микросхемы интегральные используются в РЭА в большой области применения с функционалом схема управления следующим адресом. Микросхемы выполненны в керамическом корпусе 201.16-13, на основе транзисторно - транзисторной логики с диодами Шоттки. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатическое исполнение микросхемы УХЛ и соответсвуют 2) техническим условиям бК0.347.328ТУ и бК0.347.328ТУ1.

Ссылки на технические материалы

ссылки на М1804ВУ3 дополнительный материал:
карта фото схема контактов
значение контактов параметры предельные параметры
таблица истинности PDF


Знак завода изготовителя

знак завода изготовителя

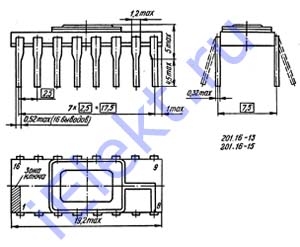

Схема расположения контактов микросхемы

схема расположения выводов
Вес не превышает 1,9g.

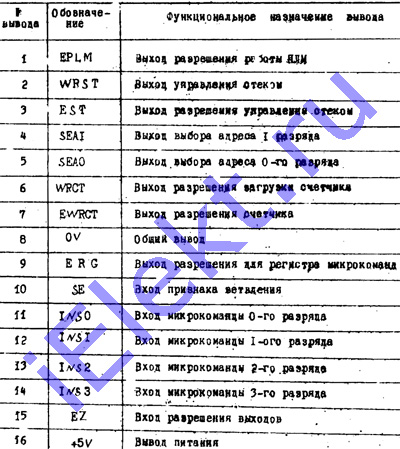

Таблица назначения контактов микросхемы

таблица М1804ВУ3 назначения контактов:
Номер
конт.
Обозна-
чение
Функциональное назначение контактов Номер
конт.
Обозна-
чение
Функциональное назначение контактов
1 EPLM Вых разрешения работы ПЛМ 9 ERG Вых разрешения для регистра микрокоманд
2 WRST Вых управления стеком 10 SE Вх признака ветвления
3 EST Вых разрешения управления стеком 11 INS0 Вх микрокоманды 0-разряда
4 SEA1 Вых выбора адреса 1-разряда 12 INS1 Вх микрокоманды 1-разряда
5 SEA0 Вых выбора адреса 0-разряда 13 INS2 Вх микрокоманды 2-разряда
6 WRCT Вых разрешения загрузки счетчика 14 INS3 Вх микрокоманды 3-разряда
7 EWRCT Вых разрешения счетчика 15 EZ Вх разрешения выходов
8 0V Общий выв 16 +5V Выв питания

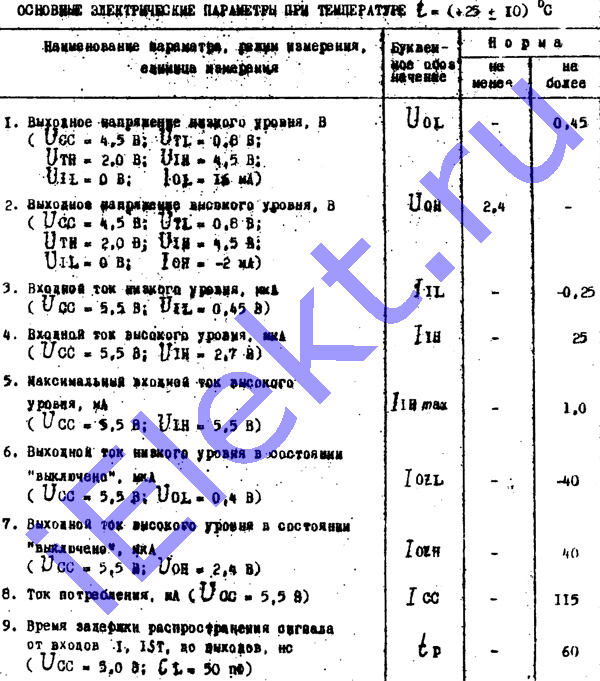

Электрические параметры при поставке, эксплуатации и хранении при t=(+25+-10)оС

таблица основных электрических М1804ВУ3 параметров:
Наименование параметра, режим измерения, единица измерения Буквенное
обозначение
Норма
больше меньше
1. Вых напряжение  низкого уровня, V (Ucc=4,5V; U TL=0,8V; U TH=2,0V; U IH=4,5V; U IL=0V; I OL=16mA) U OL - 0,45
2. Вых напряжение высокого уровня, V (Ucc=4,5V; U TL=0,8V; U TH=2,0V; U IH=4,5V; U IL=0V; I OH=-2mA) U OH 2,4 -
3. Вх ток низкого уровня, mA (Ucc=5,5V; U IL=0,45V) I IL - -0,25
4. Вх ток высокого уровня, uA (Ucc=5,5V; U IH=2,7V) I IH - 25
5. Максимальный вх ток высокого уровня, mA (Ucc=5,5V; U IH=5,5V) I IH max - 1,0
6. Вых ток низкого уровня в состоянии /выключено/, uA (Ucc=5,5V; U OL=0,4V) I OZL - -40
7. Вых ток высокого уровня в состоянии /выключено/, uA (Ucc=5,5V; U OH=2,4V) I OZH - 40
8. Ток потребления, mA (Ucc=5,5V) I CC - 115
9. Время задержки распространения сигнала от вх I, IST до выходов, ns (Ucc=5,0V, С L=50pF) tP - 60

Предельные М1804ВУ3 параметры
