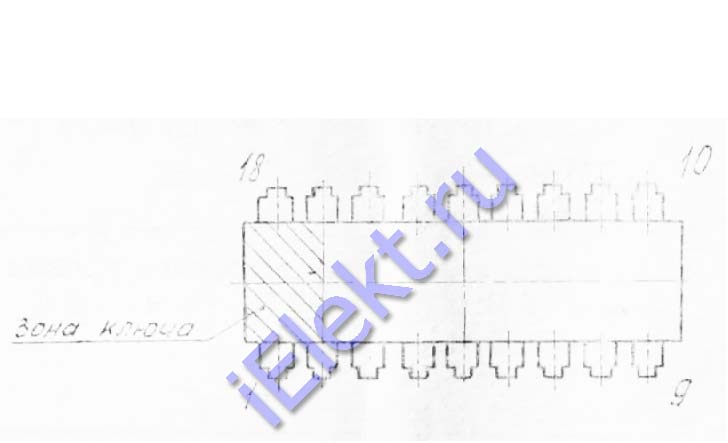

Номер вывода | Назначение вывода | Номер вывода | Назначение вывода |
1 | CSYNK - вход синхронизации | 10 | RESET - выход сигнала установки |
2 | PCLK - выход тактовый ТТЛ | 11 | RES - вход установки |
3 | AEN1 - вход адреса готовности 1 | 12 | OSC - выход мультивибратора |
4 | RDY1 - вход сигнала готовности 1 | 13 | F/c - вход выбора задающей частоты |
5 | READY - выход сигнала готовности | 14 | EFI -вход внешней частоты |
6 | RDY2 - вход сигнала готовности 2 | 15 | TANK - вывод подключения LC-контура |
7 | AEN2 - вход адреса готовности 2 | 16 | X2 - вывод подключения резонатора |
8 | CLK - выход тактовый МОП | 17 | X1 - вывод подключения резонатора |
9 | 0V - общий | 18 | Исс - питание |
Наименование параметра, единица измерения, режим измерения | Буквенное обозначение | Норма | |
больше | меньше | ||
Напряжение на выходе низкого уровня, V Ucc=4,5V, Uil=0,8V, Uin=2,0V, (2,6V на входе RES), Iol=5mA |
Uol | - | 0,45 |
Напряжение на выходе высокого уровня, V Ucc=4,5V, Uil=0,8V, Uin=2,0V, Ion=-1mA выход CLK |
Uon |
4,0 |
- |
остальные выходы | 2,4 | - | |
Выходной ток низкого уровня, mA Ucc=5,5V, U1l=0,45V |
I1l | - | -0.5 |
Выходной ток высокого уровня, mA Ucc=5,5V, U1l=5,25V |
I1n | - | 0,05 |
Ток потребления , mA. Ucc=5,5V | Icc | - | 140 |
Длительность сигнала низкого уровня, на выходе CLK, нс Ucc=5,0V, Rl=820Om, Cl.clk=100пФ |
t WL,CLK | 68* | - |
Длительность сигнала высокого уровня на выходе CLK, нс Ucc=5,0V, Rl=820Om, Cl.clk=100пФ |
t WH,CLK | 43* | - |
Наименование параметра, единица измерения, режим измерения | Буквенное обозначение параметра | Норма | Примечание | |||
предельно-допустимый режим | предельный режим | |||||
больше | меньше | больше | меньше | |||
Напряжение питания , V | Ucc | 4,5 | 5,5 | - | 6 | В течении времени не > 5ms |
Входное напряжение, V | U1 | - | - | -0,4 | 5,5 | |
Напряжение на выходе, V | Uo | - | - | -0,4 | 5,5 | |
Выходной ток низкого уровня, mA | Iol | - | 5,0 | - | - | |
Выходной ток высокого уровня, mA | Ioh | - | -1,0 | - | - | |
Частота генерирования на выходе OSC, MHz | f G,OSC | - | 25 | - | - | |
Частота на входе EFI, | f EFI | - | 25 | - | - | |
Емкость нагрузки, pF входа CLK остальных выходов М1810ГФ84 |
Cl.clk Cl |
- - |
100 30 |
- - |
300 100 |
