М556РТ2 микросхемы полупроводниковой:
М556РТ2 — интегральная микросхема (артикулярное наименование в соответствии с ГОСТ)микросхемы интегральные используются в РЭА в большой области применения с функционалом программируемая логическая матрица (16х48х8) емкостью 512 бит с тремя состояниями на выходе. Микросхемы выполнены в металлокерамическом корпусе 2121.28-6. Тип прибора указывается на металлическом корпусе. Рабочая температура эксплуатации микросхемы от -60 до +125 град С. Климатическое исполнение микросхемы УХЛ. Микросхемы соответствуют 2) техническим условиям бК0.347.237-02ТУ.
Ссылки на технические материалы
| карта | фото | схема выводов |
| графическое обозначение | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

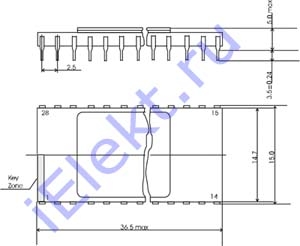

Схема расположения выводов
Вес не превышает 4,5g.

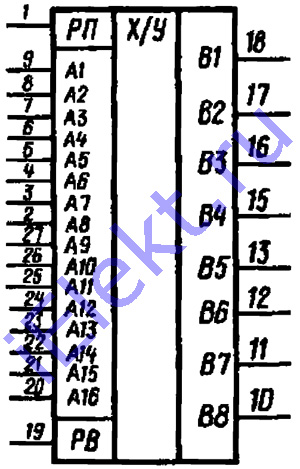

Условно графическое обозначение
Назначение выводов
| Контакт | Цепь | Контакт | Цепь |
| 1 | Вход разрешения программирования | 14 | Общий |
| 2-9, 20-27 | Входы А1...А16 | 19 | Вход разрешения выборки PB |
| 10-13, 15-18 | Выходы B1...B8 | 28 | Напряжение питания. |

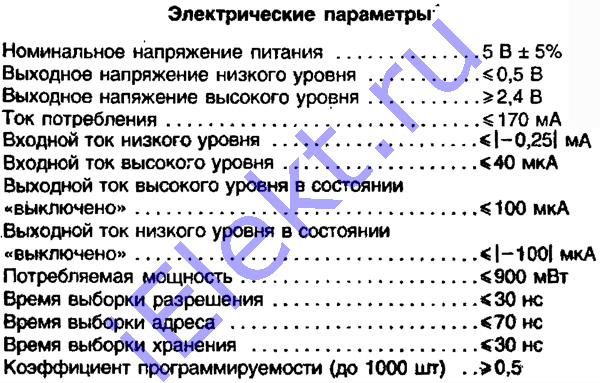

Основные электро параметры при t=25+-10 градусов Цельсия
| Название характеристики, единица и режим замера | Норма | |
| больше | меньше | |
| Номинальное напряжение питания, V | 5-5% | 5+5% |
| Uвыходное низкого уровня, V | 0,5 | |
| Uвыходное высокого уровня, V | 2,4 | |
| Ток потребления, mA | 170 | |
| Iвходной низкого уровня, mA | /-0,25/ | |
| Iвходной высокого уровня, uA | 40 | |
| Iвыходной высокого уровня в состоянии Выключено, uA | 100 | |
| Iвыходной низкого уровня в состоянии Выключено, uA | /-100/ | |
| Потребляемая мощность, mW | 900 | |
| tвыборки разрешения, ns | 30 | |
| tвыборки адреса, ns | 70 | |
| tвыборки хранения, ns | 30 | |
Предельные М556РТ2 параметры
