Н1593ХМ2-002, Микросхема интегральная

для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара: ЗАКАЗАТЬ.

Вернуться на "главную" страницу сайта ГЛАВНАЯ.

Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел КОНТАКТЫ.



Н1593ХМ2 микросхемы полупроводниковой:

Н1593ХМ2-002 — интегральная микросхема (артикулярное наименование в соответствии с ГОСТ)
микросхемы интегральные используются в РЭА в большой области применения с функционалом базовый матричный кристал 6400 вентелей. Микросхемы выполненны в керамометаллическом корпусе Н18.64-1В. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатическое исполнение микросхемы УХЛ и соответсвуют 2) техническим условиям АЕЯР.431260.118ТУ.
Чувствительность микросхем к статическому электричеству обозначается равносторонним треугольником, который проставляют на любом свободном месте поля маркировки (допускается проставлять на обратной стороне корпуса).

Ссылки на технические материалы

ссылки на Н1593ХМ2-002 дополнительный материал:
карта фото схема контактов
значение контактов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

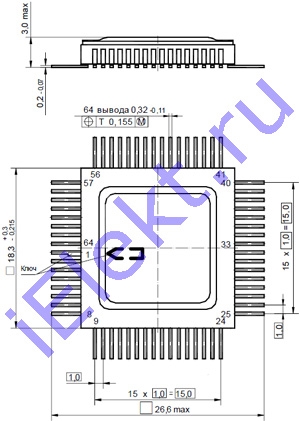

Схема расположения контактов микросхемы

схема расположения выводов
Обозначение выводов показанно условно.
Нумерация контактных площадок против часовой стрелки.

Таблица назначения контактов микросхемы

Электрические параметры

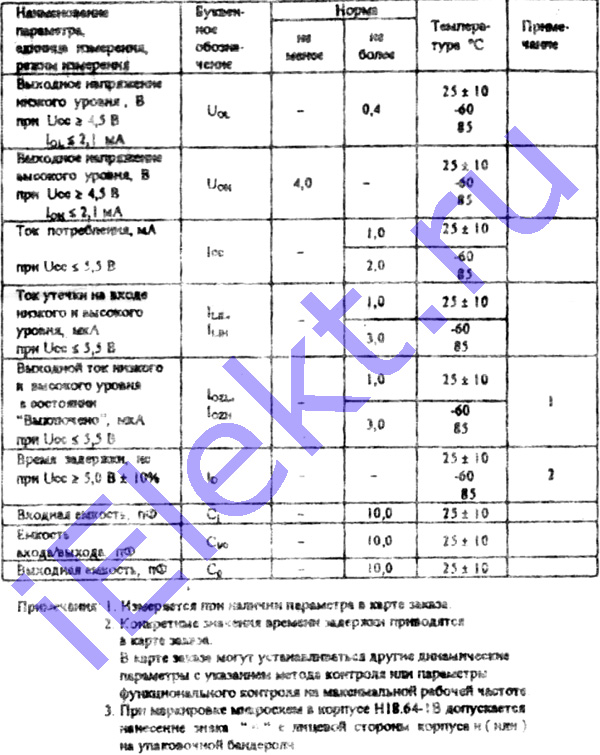

таблица основных электрических Н1593ХМ2-002 параметров:
Наименование параметра, режим измерения, единица измерения Буквенное
обозначение
Норма Температура среды, оС Приме-
чание
больше меньше
Вольтаж на выходе низшего значения, V при Ucc>=4.5V, IOL<=2,1mA U OL - 0,4 0 25,0+-10оС
-60,0оС
85,0оС

Вольтаж на выходе высшего значения, V при Ucc>=4.5V, IOH<=2,1mA U OH 4,00 - 25,0+-10оС
-60,0оС
85,0 оС

Ампераж потребления, mA при Ucc<=5,5V I CC   1,00 25,0+-10оС
2,00 -60,0оС
85,0оС
Ампераж утечки низшего и высшего значения на входе, uA при Ucc<=5,5V I LIL, I LIH - 1,00 25,0+-10оС
3,00 -60,0оС
85,0оС

Ампераж на выходе низшего и высшего значения в состоянии Выключено, uA при Ucc<=5,5V I OZL, I OZH - 1,00 25,0+-10оС 1
3,00 -60,0оС
85,0оС
Продолжительность замедления, ns при Ucc<=5,0V+-10% to - - 25,0+-10оС
-60,0оС
85,0 оС
2
Вх емкость, pF C I - 10,00 25,0+-10оС
Вых емкость, pF C O - 10,00 25,0+-10оС
Емкость вх (вых), pF C I/O - 10,00 25,0+-10оС

Примечание:
1. Измеряется при наличии параметра в карте заказа.
2. Конкретные значения времени задержки приводятся в карте заказа. В карте заказа могут устанавливаться другие динамические параметры с указанием метода контроля или параметры функционального контроля на максимальной рабочей частоте.

Предельные Н1593ХМ2-002 параметры

таблица предельных параметров:
Наименование параметра, режим измерения, единица измерения Буквенное
обозначение
Норма Приме-
чание
предельно-допустимый режим предельный режим
больше меньше больше меньше
Вольтаж питания, V Ucc 4,5 5,5 -0,4 7,0 1
Вольтаж входящего и выходящего сигнала в состоянии Выключено, V UI, UOZ -0,4 (Ucc+0,4) но не более 5,7 -0,5 (Ucc+0,5) но не более 7,0
Вольтаж на входе высшего значения, V UIH (Ucc-0,8) - - - 5
Вольтаж на входе низшего значения, V UIL - 0,8 - - 5
Вольтаж на выходе высшего значения, V UOH 4,0 - - - 5
Вольтаж на выходе низшего значения, V UOL - 0,4 - - 5
Ампераж на выходе низшего и высшего значения, mA IOL, IOH - 2,1 - 8,0 2
Емкость нагрузки, pF CL - 150 - 250 4
Максимальная рассеиваемая мощность, W Pcc - 0,8 - 1,0
Время фронтов нарастания и спада входных сигналов, ns tLH, tHL - 200 - -
Эффективный ток на вывод, mA Ic -   - -

Примечание:
1. В предельном режиме допустимо кратковременное превышение вольтажа на входе сигнала над вольтажом питания (положительное) и относительно вывода Общий (отрицательное) размахом 0,7V (с учетом константной составляющей продолжительностью меньше 200ns и скважностью 5)
2. В предельном режиме эксплуатации суммарный ток нагрузки по всем вых не должен быть больше 100mA (по одновременно коммутируемым выв).
3. Незадействованные входы библиотечных элементов Н1593ХМ2-002 необходимо подключить к шине Земля или Питание.
4. С учетом предельно-допустимой мощности рассеивания.
5. С учетом всех видов помех.
