Н533ЛА9, Микросхема интегральная
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.
Вернуться на "главную" страницу сайта .
Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел .
Н533ЛА9 микросхемы полупроводниковой:
Н533ЛА9 — цифровая микросхема технологии ТТЛ 533-ей серии, являются транзисторно матлогикой с функционалом четыре логических элемента 2И-НЕ с открытым коллектором и используются в РЭА в большой области эксплуатации. Микросхемы изготовлены в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса в кодовой маркировке и маркируются кодом 02. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125oC. Климатически исполнены УХЛ и соответствует 2) технусловиям бК0.347.141ТУ1, бК0.347.141ТУ1/02.
Ссылки на технические материалы
Знак завода изготовителя

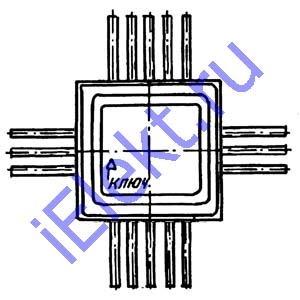

Расположения выводов схематическое
Вес не превышает 0,6g.
Микросхема интегральная назначение выводов
Основные электро параметры при t=25+-10 градусов Цельсия
таблица основных Н533ЛА9 электро параметров:
Наименование параметра, единица измерения, режим измерения |
Буквенное обозначение |
Норма |
больше |
меньше |
Вольтаж на выходе высшего значения, V |
U OН |
2,5 |
- |
Вольтаж на выходе низшего значения, V |
U OL |
- |
0,4 |
Ампераж на входе низшего значения, mA |
I IL |
-0,4 |
- |
Ампераж на входе высшего значения, uA |
I IH |
- |
20 |
Ампераж потребления , mA |
I cc |
- |
27 |
Продолжительность распространения при включении, ns (Ucc=5V; RL=2kOm; CL=15pF) |
t PHL |
- |
36 |
Продолжительность задержки распространения при выключении, ns (Ucc=5V; RL=2kOm; CL=15pF) |
t PLH |
- |
27 |
Предельные Н533ЛА9 параметры
©
