2Д235А диода кремниевого:
2Д235А - это диод полупроводниковый кремниевый изопланарный выпрямительный с барьером Шоттки, используется в радиоэлектронной аппаратуре широкого применения. Предназначены для работы в выпрямительных схемах в качестве быстродействующего элемента. В стеклянном корпусе с герметизацией. Марка типономинала указывается на корпусе со стороны анода цветными кольцами (кольцом). Климатическое исполнение УХЛ и соответствует 2) техусловиям аА0.339.575ТУ.Ссылки на технические материалы
Карта | Фото | Схема соединения электродов с выводами |
значение контактов | Параметры | Предельные параметры |
Эксплуатация | ||
Знак завода изготовителя.

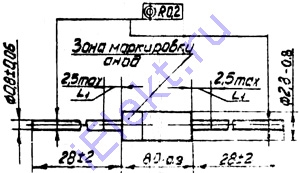

Схема расположения выводов
Размеры выводов в пределах размера L1 не регламентированы. Маркировка:
А - белое кольцо со стороны анода,
Б - красное кольцо со стороны анода.
Вес не превышает 0,5г.
Основные электро параметры при t=25+-10 градусов цельсия
Наименование параметра, режим измерения, единица измерения | Допустимо, меньше | Температура, оС | |
А | Б | ||
Константный инверсный ток диода, mA (при константном инверсном напряжении): 30V |
- | 0,8 | 25+-10 |
- | 0,8 | -60+-3 | |
- | 10 | 85+-3 | |
40V | 0,8 | - | 25+-10 |
0,8 | - | -60+-3 | |
10 | - | 85+-3 | |
Константное прямовключенное напряжение диода, V (при константном прямовключенном токе): 3A | 0,9 | 0,9 | 25+-10 |
0,95 | 0,95 | -60+-3 | |
1A | 0,7 | 0,7 | 85+-3 |
Предельные 2Д235А параметры
