1135СА2 микросхемы полупроводниковой:

1135СА2 — интегральная микросхема (артикулярное наименование в соответствии с ГОСТ)
микросхемы интегральные используются в РЭА в большой области применения с функционалом компаратор напряжения с продолжительностью задержки выключения меньше 80ns. Микросхемы изготовлены в керамометаллическом исполнении с гнущимися контактами. Модель изделия наносится на металлической части корпуса типа: 411 2.16 -3. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены микросхемы интегральной УХЛ и соответствует ВП (5 пр) техусловиям: бК 0.3 47.481 -02 ТУ.

Ссылки на технические материалы

ссылки на 1135СА2 дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация производитель страница


Знак завода изготовителя

знак завода изготовителя

Схема расположения выводов микросхемы

схема расположения выводов

Таблица назначения выводов микросхемы

таблица 1135СА2 назначения выводов:
Номер вывода Назначение вывода Номер вывода Назначение вывода
1 Инвертирующий вход 8 Выход
2 Неинвертирующий вход 9 Источник питания U cc3
4 Источник питания U cc2 12 Источник питания U cc1
6 Общий

назначение выводов

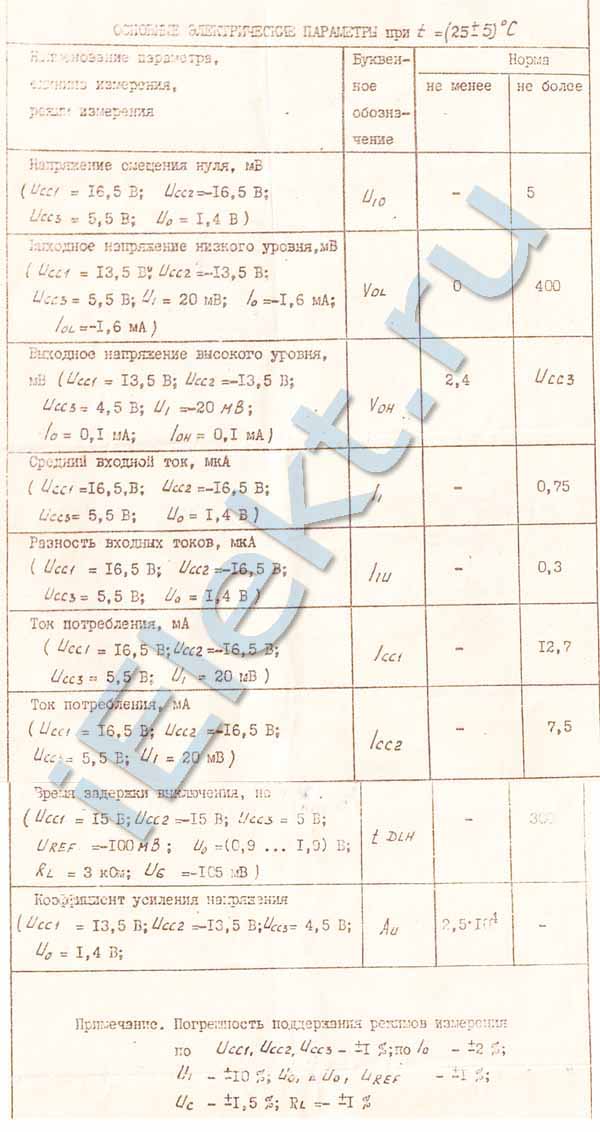

Основные электрические параметры микросхемы

таблица основных 1135СА2 электрических параметров:
Наименование параметров, единицы измерения, режим измерения Буквенное обозначение Норма
больше меньше
Напряжение смещения нуля , mV (Uсс1=16,5V; Uсс2=-16,5V; Uсс3=5,5V; Uo=1,4V) U IO - 5
Выходное напряжение низкого уровня, mV (Uсс1=13,5V; Uсс2=-13,5V; Uсс3=5,5V; U I =20mV; Io=1,6mA; I OL=-1,6mA) V OL 0 400
Выходное напряжение высокого уровня, mV (Uсс1=13,5V; Uсс2=-13,5V; Uсс3=4,5V; U I=-20мВ; Io=0,1mA; Ioн=0,1mA) Vон 2,4 Uсс3
Средний входной ток 1135СА2, uA (Uсс1=16,5V; Uсс2=-16,5V; Uсс3=5,5V; Uo=1,4V) I I - 0,75
Разность входных токов, uA (Uсс1=16,5V; Uсс2=-16,5V; Uсс3=5,5V; Uo=1,4V) I IU - 0,3
Ток потребления , mA (Uсс1=16,5V; Uсс2=-16,5V; Uсс3=5,5V; U I=20mV) Icc1 - 12,7
Ток потребления , mA (Uсс1=16,5V; Uсс2=-16,5V; Uсс3=5,5V; U I=20mV) Icc2 - 7,5
Время задержки выключения, ns (Uсс1=15V; Uсс2=-15V; Uсс3=5V; U REF=-100mV; Uo=(0,9...1,9)V; R L=3kOm; U6=-105mV) t DLH - 300
Коэффициент усиления напряжения (Uсс1=13,5V; Uсс2=-13,5V; Uсс3=4,5V; Uо=1,4V) Au 2,5*10^4 -
Примечание. Погрешность поддержания режимов измерения 1135СА2 по Uсс1, Uсс2, Uсс3 - +-1%; по Io - +-2%; U1 - +-10%; Uo, ^Uo, U REF - +-1%; Uc - +-1,5%; R L = - +-1%/

таблица основных электрических параметров
