1804ВА2, Микросхема интегральная
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.Вернуться на "главную" страницу сайта
. Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел
.
1804ВА2 микросхемы полупроводниковой:
1804ВА2 — интегральная микросхема (артикулярное наименование в соответствии с ГОСТ)микросхемы интегральные используются в РЭА в большой области применения с функционалом четырехразрядный канальный приемо-передатчик со схемой контроля четности для подключения внутренних устройств к общей шине /каналу/. Микросхемы выполненны в керамическом корпусе на основе транзисторно - транзисторной логики с диодами Шоттки. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатическое исполнение микросхемы УХЛ и соответсвуют 2) техническим условиям бК0.347.328 ТУ и бК0.347.328-04 ТУ.
Ссылки на технические материалы
| карта | фото | схема контактов |
| значение контактов | параметры | предельные параметры |
| эксплуатация | страница | |
Знак завода изготовителя
Схема расположения контактов микросхемы

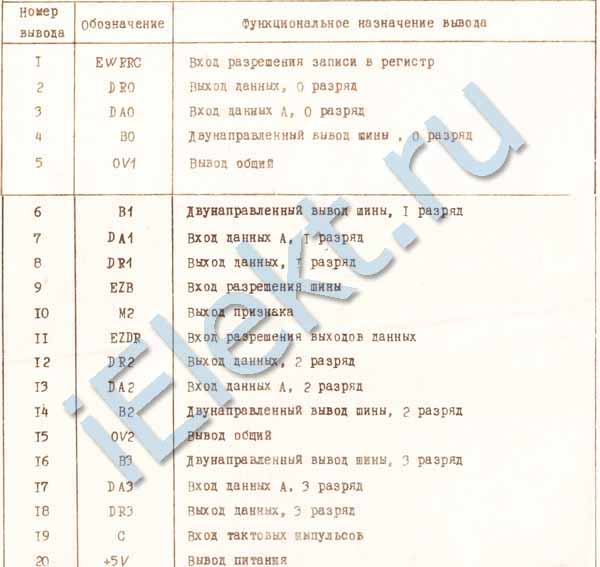

Таблица назначения контактов микросхемы
| Номер конт |
Обозна- чение |
Функциональное назначение контактов | Номер конт |
Обозна- чение |
Функциональное назначение контактов |
| 1 | E W PRC | Вх разрешения записи в регистр | 11 | EZDR | Вх разрешения выходных данных |
| 2 | D RO | Вых данных , 0-разряд | 12 | D R2 | Вых данных , 2-разряд |
| 3 | D AO | Вх данных А, 0-разряд | 13 | D A2 | Вх данных А, 2-разряд |
| 4 | BO | Двунаправленный выв шины, 0-разряд | 14 | B2 | Двунаправленный выв шины, 2-разряд |
| 5 | O V1 | Выв общий | 15 | OV2 | Выв общий |
| 6 | B1 | Двунаправленный выв шины , 1-разряд | 16 | B3 | Двунаправленный выв шины, 3-разряд |
| 7 | D A1 | Вх данных А, 1-разряд | 17 | D A3 | Выв данных А, 3-разряд |
| 8 | D R1 | Вых данных, 1-разряд | 18 | D R3 | Вых данных , 3-разряд |
| 9 | EZB | Вх разрешения шины | 19 | C | Вх тактовых импульсов |
| 10 | M2 | Вых признака | 20 | +5V | Выв питания |
Электрические параметры
| Наименование параметра, режим измерения, единица измерения |
Буквенное обозначение |
Норма | Приме- чание |
|
| больше | меньше | |||
| 1. Выходное напряжение низкого уровня, V (Ucc=4,5V, U IH=4,5V, U IL=0V) | U OL | |||
| для вых 2,8,10,12,18 U TH=1,9V, I OL=12mA | - | 0,5 | ||
| для вых 4,6,14,16 U TH=2,0V, I OL=40mA | - | 0,5 | ||
| для вых 4,6,14,16 U TH=4,5V, I OL=100mA | - | 0,8 | ||
| 2. Выходное напряжение высокого уровня, V (Ucc=4,5V, U IH=4,5V, U IL=0V) для вых 2,8,12,18 U TL=1,1V, I OH=-1,0mA для вых 10 I OH=-660uA |
U OH | 2,4 | - | |
| 3. Входной ток низкого уровня, mA (Ucc=5,5V, U IH=4,5V, U IL=0,4V) | I IL | - | -0,36 | |
| 4. Входной ток высокого уровня, uA(Ucc=5,5V, U IH=2,7V, U IL=0V) | I IH | - | 20 | |
| 5. Ток потребления, mA (Ucc=5,5V, U IL=0V) | I CC | - | 120 | |
| 6. Время задержки распространения сигнала, ns (Ucc=5,0V, С L=50pF) | ||||
| от вх EZB до вых В | - | 26 | ||
| от вх B, EWRRC до вых DR | - | 45 | ||
| от вх С 1804ВА2 до вых В | - | 40 | ||
| от вх В, DA, EWRRC до вых М2 | - | 48 | ||
