447ПУ1 микросхемы полупроводниковой:

447ПУ1 — интегральная микросхема (артикулярное наименование в соответствии с ГОСТ)
микросхемы интегральные используются в РЭА в большой области применения и с функционалом в качестве преобразователя уровней. Микросхемы выполнены в металлическом корпусе с гибкими выводами. Тип прибора указывается на металлическом корпусе. Рабочая температура эксплуатации микросхемы от -60 до +125 град С. Климатическое исполнение микросхем УХЛ и соответствует 2) техническим условиям бК0.347.107 ТУ.

Ссылки на технические материалы

ссылки на 447ПУ1 дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

Схема расположения выводов

схема расположения выводов
Вес не превышает 2,5g.

Назначение выводов

таблица 447ПУ1 назначения выводов:
Контакт Цепь Контакт Цепь
1 Общий вывод 8 5V
4 Вход 9 Выход
5 Вспомогательный вывод 12 Вспомогательный вывод
6 Вспомогательный вывод 15 Корпус

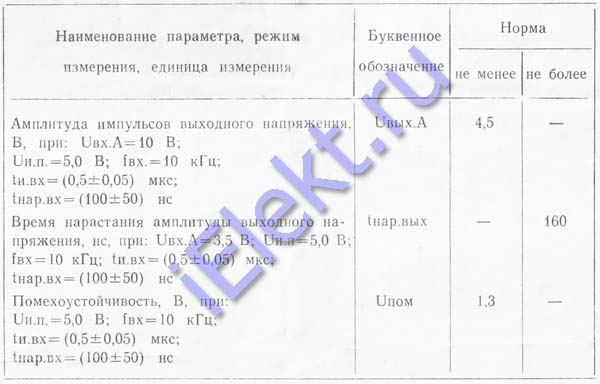

Основные электрические параметры при t=25+-10 градусов Цельсия

таблица основные 447ПУ1 электрические параметры:
Наименование параметра, режим измерения, единица измерения Буквенное обозначение Норма
больше меньше
Амплитуда импульсов выходного напряжения , V, при Uвх.А=10V, Uи.п.=5,0V, fвх.=10kHz, tи.вх=(0,5+-0,05)us, tнар.вх=(100+-50)ns Uвых.А 4,5 -
Время нарастания амплитуды выходного напряжения, ns, при Uвх.А=3,5V, Uи.п.=5,0V, fвх.=10kHz, tи.вх=(0,5+-0,05)us, tнар.вх=(100+-50)ns t нар.вых -

160



Помехоустойчивость, V, при Uи.п.=5,0V, fвх.=10kHz, tи.вх=(0,5+-0,05)us, tнар.вх=(100+-50)ns U пом 1,3 -

Предельные 447ПУ1 параметры
