537РУ14А микросхемы полупроводниковой:
537РУ14А — цифровая микросхема технологии ТТЛ , функциональное назначение ОЗУ статическое с произвольной выборкой информационной емкостью 4096 бит и организацией 4096*1 бит и используются в РЭА в большой области эксплуатации. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.243-14ТУ.
Ссылки на технические материалы
Знак завода изготовителя
Расположения выводов схематическое
Вес не превышает 1,3g.

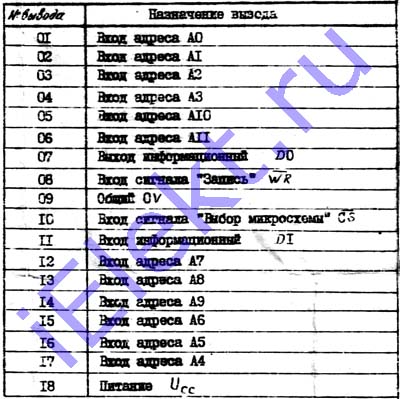

Микросхема интегральная 537РУ14А назначение выводов
Назначение выводов:
Номер вывода |
Назначение |
Номер вывода |
Назначение |
01 |
Вход адреса A0 |
10 |
Вход сигнала Выбор микросхемы инв(CS) |
02 |
Вход адреса A1 |
11 |
Вход информационный D1 |
03 |
Вход адреса A2 |
12 |
Вход адреса A7 |
04 |
Вход адреса A3 |
13 |
Вход адреса A8 |
05 |
Вход адреса A10 |
14 |
Вход адреса A9 |
06 |
Вход адреса A11 |
15 |
Вход адреса A6 |
07 |
Выход информационный D0 |
16 |
Вход адреса A5 |
08 |
Вход сигнала Запись инв(WR) |
17 |
Вход адреса A4 |
09 |
Общий 0V |
18 |
Питание Ucc |
Основные электрические параметры при t=25+-10 градусов Цельсия
таблица основных электро показателей:
Название характеристики, единица и режим замера |
Буквенное обозначение |
Норма |
537РУ14А |
537РУ14Б |
больше |
меньше |
больше |
меньше |
Вольтаж на выходе высшего значения, V (Ucс=5V+-10%): I OH=-2mA |
U ОH |
2,80 |
- |
2,80 |
|
I OH=-0,4mA |
Ucc-1,2V |
Ucc-1,2V |
Вольтаж на выходе низшего значения, V (Ucс=5V+-10%; I OL=4mA) |
U OL |
- |
0,40 |
- |
0,40 |
Вольтаж питанющий в режиме хранения, V (UI=0V, Ucs=Ucc) |
U ccs |
- |
2,0 |
- |
2,0 |
Ампераж утечки низшего значения на входе, uA (Ucc=5V+-10%, UL>=0V) |
I LIL |
- |
/-1,0/ |
- |
/-5,0/ |
Ампераж утечки высшего значения на входе, uA (Ucc=5V+-10%, UI<=5,5V) |
I LIH |
- |
1,0 |
- |
5,0 |
Ампераж на выходе низшего значения в состоянии Выключено, uA (Ucc=5V+-10%, Uo=0V) |
I OZL |
- |
/-10/ |
- |
/-10/ |
Ампераж на выходе уровня в состоянии Выключено, uA (Ucc=5V+-10%, UI<=5,5V) |
I OZH |
- |
10,0 |
- |
10,0 |
Ампераж потребления в режиме хранения, uA: (Ucс=5V+-10%; UIL=0V) |
I CCS |
- |
5,0 |
- |
5,0 |
(Ucс=2V; UIL=0V) |
2,0 |
2,0 |
Динамический ток потребления, mA (Ucc=5V+-10%; f=1MHz) |
Icco |
- |
35 |
- |
35 |
Продолжительность цикла записи, us (Ucс=5V+-10%; CL=50pF) |
t cy(W/R) |
80,0 |
- |
130,0 |
- |
Продолжительность установки сигнала 537РУ14А (и других типономиналов) Записи относительно сигнала Адреса, us (Ucс=5V+-10%; CL=50pF) |
t SU(A-W/R) |
15,0 |
- |
20,0 |
- |
Длительность сигнала Записи, us (Ucс=5V+-10%; CL=50pF) |
t w(W/R) |
50,0 |
- |
90,0 |
- |
Продолжительность удержания записи после сигнала входной информации, ns (Ucс=5V+-10%; CL=50pF) |
t H(DI-W/R) |
50,0 |
- |
90,0 |
- |
Продолжительность сохранения сигнала входной информации после сигнала записи, ns (Ucс=5V+-10%; CL=50pF) |
t V(W/R-DI) |
15,0 |
- |
20,0 |
- |
Продолжительность установления сигнала выбора относительно сигнала адреса, ns (Ucс=5V+-10%; CL=50pF) |
t SU(A-CS) |
15,0 |
- |
20,0 |
- |
Длительность сигнала выбора в режиме запись, ns (Ucс=5V+-10%; CL=50pF) |
t W(CS), W/R |
50,0 |
- |
90,0 |
- |
Продолжительность удержания сигнала выбора после сигнала входной информации, ns (Ucс=5V+-10%; CL=50pF) |
t H(DI-CS) |
50,0 |
- |
90,0 |
- |
Продолжительность сохранения сигнала входной информации после сигнала выбора, ns (Ucс=5V+-10%; CL=50pF) |
t V(CS-DI) |
15,0 |
- |
20,0 |
- |
Продолжительность цикла считывания, ns (Ucс=5V+-10%; CL=50pF) |
t CY(R/D) |
80,0 |
- |
130,0 |
- |
Продолжительность выборки адреса, ns (Ucс=5V+-10%; CL=50pF) |
t A(A) |
80,0 |
- |
130,0 |
- |
Продолжительность выборки, ns (Ucс=5V+-10%; CL=50pF) |
t CS |
80,0 |
- |
130,0 |
- |
Длительность сигнала выбора в режиме считывания, ns (Ucс=5V+-10%; CL=50pF) |
t W(CS), R/D |
80,0 |
- |
130,0 |
- |
Предельные 537РУ14А параметры
©
