541РТ1 микросхемы полупроводниковой:

541РТ1 — цифровая микросхема, функциональное назначение программируемое постоянное запоминающее устройство с возможностью однократногопрограмированияинформационной емкостью 1024 бит с организацией 256*7 и используются в РЭА в большой области эксплуатации. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.236ТУ3.

Ссылки на технические материалы

ссылки на 541РТ1 дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя ИНТЕГРАЛ знак завода изготовителя ИНТЕГРАЛ знак завода изготовителя ТРАНЗИСТОР

Расположения выводов схематическое

схема расположение выводов
Вес не превышает 1,3g.

Микросхема интегральная назначение выводов

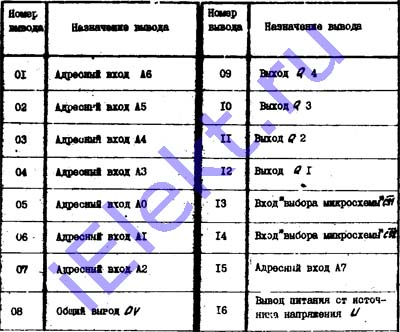

Назначение выводов:
Номер вывода Назначение Номер вывода Назначение
1 Адресный вход A6 9 Выход Q4
2 Адресный вход A5 10 Выход Q3
3 Адресный вход A4 11 Выход Q2
4 Адресный вход A3 12 Выход Q1
5 Адресный вход A0 13 Вход выбора микросхемы инв(CS1)
6 Адресный вход A1 14 Вход выбора микросхемы инв(CS2)
7 Адресный вход A2 15 Адресный вход A7
8 Общий вывод 0V 16 Вывод питания от источника напряжения U

Основные электрические параметры при t=25+-10 градусов Цельсия

таблица основных 541РТ1 электро показателей:
Название характеристики, единица и режим замера Буквенное обозначение Норма
больше меньше
Напряжение низкого уровня на выходе, V (Ucс=5V+-10%; U IL=2,0V; U IH=0,8V; I OL=16mA) UОL - 0,4
Входной ток низкого уровня, mA (Ucс=5V+-10%; U IL=0,4V) I IL - /-0,6/
Входной ток высокого уровня, uA (Ucс=5V+-10%; U IH=2,4V) I IH - 40
Входной пробивной ток, mA (Ucс=5V+-10%; U IH=5,5V) I IA - 1,0
Ток утечки высокого уровня на выходе, uA (Ucс=5V+-10%; U IL=0,8V) I LOH - 100
Ток потребления, mA (Ucс=5V+-10%) Icc - 100
Время выборки адреса, ns (Ucс=5V; U IL=0V; U IH=3,0V; CL=30pF+-10%) t A(A) - 70
Время выбора, ns (Ucс=5V; U IL=0V; U IH=3,0V; CL=30pF+-10%) t CS - 35
Время сохранения сигнала выходной информации после сигнала выбора, ns (Ucс=5V; U IL=0V; U IH=3,0V; CL=30pF+-10%) t V(CS-D0) - 35

Предельные 541РТ1 параметры
