564ПР1В микросхемы полупроводниковой:

564ПР1В — цифровая микросхема 564-ой серии, являются транзисторной логикой с функционалом восьмиразрядный преобразователь последовательного кода в параллельный и используются в РЭА большой области эксплуатации. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125oC. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.064-35ТУ/02.

краткие основные характеристики:
Разброс напряжений потребления с 4,2V по 15V.
Предельное напряжение потребления до 18V.
Разброс номинальных температур с минус 60 по плюс 125oC.
Продолжительность промедления распределения сигнала при включении (выключении) от тактового входа к параллельным выходам <=840 ns при Ucс=5V, U IH=5V, U IL=0V, C L=50pF, Т=25oC.
Ток потребления <=2uA при Uсс=10V, Т=25oC.
Напряжение на выходе низшего значения <=0,01V, (Ucс=5V, Т=25oC)
Напряжение на выходе высшего значения >=4,99V, (Ucс=5V, Т=25oC)
Показатели устойчивости к влиянию специальных факторов И-1, И-2, И-3, С-1 по 2-У; С-3, К-3 по 1-У; И-4 - 1,5ед.; К-1 по 1-У

Ссылки на технические материалы

ссылки на 564ПР1В дополнительный материал:
карта фото условное графическое обозначение
значение выводов параметры таблица истинности
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя ЭКСИТОН

Расположения выводов схематическое

схема расположение выводов
Корпус типа 402.16-33, масса меньше 1,5 г.

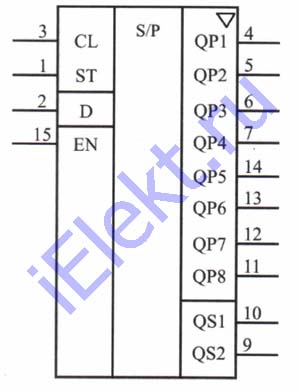

Условное графическое обозначение

условное графическое обозначение

Таблица истинности

таблица истинности

Микросхема интегральная значение выводов

таблица 564ПР1В назначения выводов:
Номер Обозначение Значение Номер Обозначение Значение
1 ST Вход строба 9 QS2 Последовательный выход
2 D Вход информации 10 QS1 Последовательный выход
3 CL Вход тактовых импульсов 11 QP8 Параллельный выход 8 разряда
4 QP1 Параллельный выход 1 разряда 12 QP7 Параллельный выход 7 разряда
5 QP2 Параллельный выход 2 разряда 13 QP6 Параллельный выход 6 разряда
6 QP3 Параллельный выход 3 разряда 14 QP5 Параллельный выход 5 разряда
7 QP4 Параллельный выход 4 разряда 15 EN Вход разрешения
8 0V Общий 16 Vcc Питание

Основные электро параметры при t=25+-10 градусов Цельсия

таблица основных 564ПР1В электро параметров:
Название характеристики, единица и режим замера Буквенное обозначение Норма Температура среды,oC
больше меньше
Напряжение на выходе низшего значения, V, при Ucс=5,0V, U IL=0V, U IH=Ucс U OL

-

-

-

0,01

0,01

0,05

-60

25+-10

125

Ucс=10,0V, U IL=0V, U IH=Ucс

-

-

-

0,01

0,01

0,05

-60

25+-10

125

Напряжение на выходе высшего значения, V, при Ucс=5,0V, U IL=0V, U IH=Ucс

U OH

4,99

4,99

4,95

-

-

-

-60

25+-10

125

Ucс=10,0V, U IL=0V, U IH=Ucс

9,99

9,99

9,95

-

-

-

-60

25+-10

125

Максимальное напряжение на выходе низшего значения, V, при Ucс=5,0V, U IL=1,5V, U IH=3,6V

Ucс=5,0V, U IL=1,5V, U IH=3,5V

Ucс=5,0V, U IL=1,4V, U IH=3,5V

U OL max

-

-

-

0,5

0,5

0,5

25+-10

-60

125

Ucс=10,0V, U IL=3,0V, U IH=7,1V

Ucс=10,0V, U IL=3,0V, U IH=7,0V

Ucс=10,0V, U IL=2,9V, U IH=7,0V

-

-

-

1,0

1,0

1,0

25+-10

-60

125

Минимальное напряжение на выходе высшего значения, V, при Ucс=5,0V, U IL=1,5V, U IH=3,6V

Ucс=5,0V, U IL=1,5V, U IH=3,5V

Ucс=5,0V, U IL=1,4V, U IH=3,5V

U OH min

4,5

4,5

4,5

-

-

-

25+-10

-60

125

Ucс=10,0V, U IL=3,0V, U IH=7,1V

Ucс=10,0V, U IL=3,0V, U IH=7,0V

Ucс=10,0V, U IL=2,9V, U IH=7,0V

9,0

9,0

9,0

-

-

-

25+-10

-60

125

Ток на входе низшего значения 564ПР1В,uA, при Ucс=15,0V, U IL=0V, U IH=Ucс

I IL

-

-

-

/-0,1/

/-0,1/

/-1,0/

-60

25+-10

125

Ток на входе высшего значения,uA, при Ucс=15,0V, U IL=0V, U IH=Ucс I IH

-

-

-

0,1

0,1

1,0

-60

25+-10

125

Ток на выходе низшего значения, mA, при U IL=0V, U IH=Ucс

Ucс=5,0V, Uo=0,4V, (U IH=3,5V по выходу 15)

I OL

0,51

0,64

0,36

-

-

-

25+-10

-60

125

Ucс=10,0V, Uo=0,5V, (U IH=7,0V по выходу 15)

1,3

1,6

0,9

-

-

-

25+-10

-60

125

Ucс=15,0V, Uo=1,5V, (U IH=11V по выходу 15)

3,4

4,2

2,4

-

-

-

25+-10

-60

125

Ток на выходе высшего значения, mA, при U IL=0V, U IH=Ucс

Ucс=5V; Uo=2,5V

I OH

/-2,0/

/-1,6/

/-1,15/

-

-

-

-60

25+-10

125

Ucс=5V; Uo=4,6V

/-0,64/

/-0,51/

/-0,36/

-

-

-

-60

25+-10

125

Ucс=10,0V; Uo=9,5V

/-1,6/

/-1,3/

/-0,9/

-

-

-

-60

25+-10

125

Ucс=15,0V; Uo=13,5V

/-4,2/

/-3,4/

/-2,4/

-

-

-

-60

25+-10

125

Ток потребления ,uA, при U IL=0V, U IH=Ucс

Ucс=5,0V

Icc

-

-

-

5,0

5,0

150

-60

25+-10

125

при Ucс=10,0V

-

-

-

10,0

10,0

300

-60

25+-10

125

при Ucс=15,0V

-

-

-

20,0

20,0

600

-60

25+-10

125

Ток потребления в динамическом режиме, mA, при Ucс=10V, f c=100kHz, C L=50pF I OCC - 3,0 25+-10

Ток на выходе низшего значения в состоянии Выключено,uA, при U IL=0V, U IH=Ucс, Ucс=15,0V

I OZL

-

-

-

/-0,4/

/-0,4/

/-12,0/

25+-10

-60

125

Ток на выходе высшего значения в состоянии Выключено,uA, при U IL=0V, U IH=Ucс, Ucс=15,0V

I OZH

-

-

-

0,4

0,4

12,0

25+-10

-60

125

Максимальный выходной ток 564ПР1В в состоянии Выключено,uA, при Ucс=5V, 10V, 15V, U IL=0V, U OH=Ucс, U IH=Ucс

при этом по выходу 15: U IL1=0,3Ucс при Ucс=5,0V, 10V

I OZ max

0,4

0,4

12,0

-

-

-

-60

25+-10

125

U IL1=4,0V при Ucс=15,0V

0,4

0,4

12,0

-

-

-

-60

25+-10

125

Продолжительность промедления распределения сигнала при включении-выключении, ns, при C L=50pF, U IL=0V, U IH=Ucс

- от тактового входа к последовательному выходу (вывод 9) Ucс=5,0V

t PHL

t PLH

-

-

-

600

600

840

-60

25+-10

125

Ucс=10,0V

-

-

-

250

250

350

-60

25+-10

125

Продолжительность промедления распределения сигнала при включении-выключении, ns, при C L=50pF, U IL=0V, U IH=Ucс

- от тактового входа к последовательному выходу (вывод 10) Ucс=5,0V

t PHL

t PLH

-

-

-

460

460

650

-60

25+-10

125

Ucс=10,0V

-

-

-

220

220

310

-60

25+-10

125

Продолжительность промедления распределения сигнала при включении-выключении, ns, при C L=50pF, U IL=0V, U IH=Ucс

- от тактового входа к параллельным выходам Ucс=5,0V

t PHL

t PLH

-

-

-

840

840

1200

-60

25+-10

125

Ucс=10,0V

-

-

-

390

390

550

-60

25+-10

125

Продолжительность промедления распределения сигнала при включении-выключении, ns, при C L=50pF, U IL=0V, U IH=Ucс

- от входа Строб к параллельным выходам Ucс=5,0V

t PHL

t PLH

-

-

-

580

580

820

-60

25+-10

125

Ucс=10,0V

-

-

-

290

290

410

-60

25+-10

125

Продолжительность промедления распределения при переходе из состояния низшего значения в состояние Выключено и из состояния Выключено в состояние низшего значения, ns, при C L=50pF, R L=1kOm, U IL=0V, U IH=Ucс

Ucс=5,0V

t PZL

t PLZ

-

-

-

450

450

630

-60

25+-10

125

Ucс=10,0V

-

-

-

190

190

270

-60

25+-10

125

Продолжительность промедления распределения 564ПР1В при переходе из состояния высшего значения в состояние Выключено и из состояния Выключено в состояние высшего значения, ns, при C L=50pF, R L=1kOm, U IL=0V, U IH=Ucс

Ucс=5,0V

t PZH

t PHZ

-

-

-

280

280

400

-60

25+-10

125

Ucс=10,0V

-

-

-

150

150

210

-60

25+-10

125

Максимальная частота следования импульсов тактовых сигналов, MHz, при C L=50pF, U IL=0V, U IH=Ucс

Ucс=5,0V

f CL max

1,25

1,25

0,75

-

-

-

-60

25+-10

125

Ucс=10,0V

2,5

2,5

1,5

-

-

-

-60

25+-10

125

Продолжительность перехода при выключении и включении, ns, при C L=50pF, U IL=0V, U IH=Ucс

Ucс=5,0V

t THL

t TLH

-

200

25+-10

Ucс=10,0V

-

100

25+-10

Входная емкость, pF, при Ucс=10V

CI

-

7,5

25+-10

Предельные 564ПР1В параметры
