564ТМ2В микросхемы полупроводниковой:

564ТМ2В — цифровая микросхема 564-ой серии, являются транзисторной логикой с функционалом два триггера D типа и используются в РЭА большой области эксплуатации. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125oC. Климатически исполнены УХЛ и соответствует ВП-5пр техусловиям бК0.347.064ТУ1/02.

краткие основные характеристики:
Разброс напряжений потребления с 4,2V по 15V.
Предельное напряжение потребления до 18V.
Разброс номинальных температур с минус 60 по плюс 125oC.
Продолжительность промедления распределения сигнала при включении-выключении <=420 ns (Ucс=5V, C L=50pF, Т=25oC)
Напряжение на выходе низшего значения <=0,01V,, (Ucс=5V, Т=25oC)
Напряжение на выходе высшего значения >=4,99V,, (Ucс=5V, Т=25oC)
Ток на выходе низшего значения более 1,0mA при Ucс=10V, Uо=0,5V, Т=25oC.
Ток на выходе высшего значения более /-1,0/mA при Ucс=10V, Uо=9,5V, Т=25oC.
Показатели устойчивости к влиянию специальных факторов И-1, И-2, И-3, С-1 по 2-У; С-3, К-3 по 1-У; И-4 - 1,5ед.; К-1 по 1-У

Ссылки на технические материалы

ссылки на 564ТМ2В дополнительный материал:
карта фото условное графическое обозначение
значение выводов параметры таблица истинности
эксплуатация производитель


Знак завода изготовителя

знак завода изготовителя ЭКСИТОН знак завода изготовителя ВОСХОД знак завода изготовителя МИКРОН знак завода изготовителя РОДОН

Расположения выводов схематическое

схема расположение выводов
Марка корпуса 40 1.14 -5, вес не превышает 0,6g.

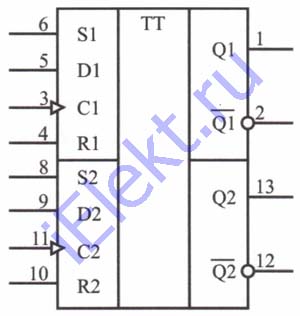

Условное графическое обозначение

условное графическое обозначение

Таблица истинности

таблица

Микросхема интегральная значение выводов

таблица 564ТМ2В назначения выводов:
Номер Обозначение Значение Номер Обозначение Значение
1 Q1 Выход 8 S2 Вход
2 Q1 (инв) Выход 9 D2 Вход
3 C1 Вход 10 R2 Вход
4 R1 Вход 11 C2 Вход
5 D1 Вход 12 Q2 (инв) Выход
6 S1 Вход 13 Q2 Выход
7 0V Общий 14 Vcc Питание
таблица назначения выводов

Основные электро параметры при t=25+-10 градусов Цельсия

таблица основных 564ТМ2В электро параметров:
Название характеристики, единица и режим замера Буквенное обозначение Норма Температура среды,oC
больше меньше
Напряжение на выходе низшего значения, V, при Ucс=5,0V, 10V U OL

-

-

-

0,01

0,01

0,05

25+-10

-60

125

Напряжение на выходе высшего значения, V, при Ucс=5,0V

U OH

4,99

4,99

4,95

-

-

-

25+-10

-60

125

Ucс=10,0V

9,99

9,99

9,95

-

-

-

25+-10

-60

125

Максимальное напряжение на выходе низшего значения, V, при Ucс=5,0V, U IH=3,5V, U IL=1,5V

Ucс=5,0V, U IH=3,6V, U IL=1,5V

Ucс=5,0V, U IH=3,5V, U IL=1,4V

U OL max

-

0,8

25+-10

-60

125

Ucс=10,0V, U IH=7,0V, U IL=3,0V

Ucс=10,0V, U IH=7,1V, U IL=3,0V

Ucс=10,0V, U IH=7,0V, U IL=2,9V

-

1,0

25+-10

-60

125

Минимальное напряжение на выходе высшего значения, V, при Ucс=5,0V, U IH=3,5V, U IL=1,5V

Ucс=5,0V, U IH=3,6V, U IL=1,5V

Ucс=5,0V, U IH=3,5V, U IL=1,4V

U OH min

4,2

-

25+-10

-60

125

Ucс=10,0V, U IH=7,0V, U IL=3,0V

Ucс=10,0V, U IH=7,1V, U IL=3,0V

Ucс=10,0V, U IH=7,0V, U IL=2,9V

9,0

-

25+-10

-60

125

Ток на входе низшего значения,uA, при Ucс=15,0V

I IL

-

-

-

/-0,1/

/-0,1/

/-1,0/

-60

25+-10

125

Ток на входе 564ТМ2В высшего значения,uA, при Ucс=15,0V I IH

-

-

-

0,1

0,1

1,0

-60

25+-10

125

Ток на выходе низшего значения, mA, при Ucс=5,0V, Uo=0,5V

I OL

0,5

0,6

0,3

-

-

-

25+-10

-60

125

Ucс=10,0V, Uo=0,5V

1,0

1,2

0,7

-

-

-

25+-10

-60

125

Ток на выходе высшего значения, mA, при Ucс=5,0V, Uo=4,5V

I OH

/-0,5/

/-0,6/

/-0,3/

-

-

-

25+-10

-60

125

Ucс=10,0V, Uo=9,5V

/-1,0/

/-1,2/

/-0,7/

-

-

-

25+-10

-60

125

Ток потребления при низком и высоком уровнях выходного напряжения,uA, при Ucс=5,0V

Icc

-

-

-

1,0

1,0

30

-60

25+-10

125

при Ucс=10,0V

-

-

-

2,0

2,0

60

-60

25+-10

125

при Ucс=15,0V

-

4,0

4,0

120

-60

25+-10

125

Ток потребления в динамическом режиме, mA, при Ucс=10V, U IH=10V, U IL=0V, f=100kHz, C L=50pF Iocc - 0,17 25+-10

Продолжительность промедления распределения сигнала при включении , ns, при Ucс=5,0V, C L=50pF

t PHL

-

-

-

420

420

590

-60

25+-10

125

Ucс=10,0V, C L=50pF

-

-

-

150

150

210

-60

25+-10

125

Продолжительность промедления распределения сигнала при выключении , ns, при Ucс=5,0V, C L=50pF

t PHL

-

-

-

420

420

590

-60

25+-10

125

Ucс=10,0V, C L=50pF

-

-

-

150

150

210

-60

25+-10

125

Входная емкость, pF, при Ucс=10V

CI

-

7,5

25+-10

основные электрические параметры

Предельные 564ТМ2В параметры
