588ВТ1 микросхемы полупроводниковой:
588ВТ1 — цифровая микросхема технологии КМОП, функциональное назначение селектор адреса и используются в РЭА в большой области эксплуатации для построения микропроцессорных систем. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.367-06ТУ.Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

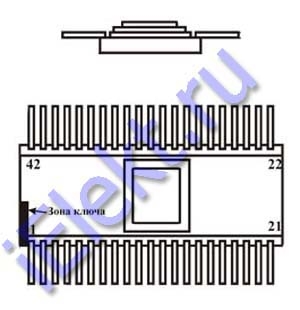

Расположение выводов схематическое
Допускается ключ в виде четырех или пяти кругов диаметром 0,4mm или треугольника.
Микросхема интегральная назначение выводов
| Номер контакта | Значение | Номер контакта | Значение |
| 1 | Вход данных адреса DA12 | 22 | Выход Чтение для внешнего устройства RDU |
| 2 | Вход данных адреса DA11 | 23 | Выход Запись младшего байта WRBYO |
| 3 | Вход данных адреса DA10 | 24 | Выход Запись старшего байта WRBY1 |
| 4 | Вход данных адреса DA9 | 25 | Выход Выбор внешнего устройства SE7 |
| 5 | Вход данных адреса DA8 | 26 | Выход Выбор внешнего устройства SE6 |
| 6 | Вход данных адреса DA7 | 27 | Выход Выбор внешнего устройства SE5 |
| 7 | Вход данных адреса DA6 | 28 | Выход Выбор внешнего устройства SE4 |
| 8 | Вход данных адреса DA5 | 29 | Выход Выбор внешнего устройства SE3 |
| 9 | Вход данных адреса DA4 | 30 | Выход Выбор внешнего устройства SE2 |
| 10 | Вход данных адреса DA3 | 31 | Выход Выбор внешнего устройства SE1 |
| 11 | Вход данных 588ВТ1 адреса DA2 | 32 | Выход Выбор внешнего устройства SE0 |
| 12 | Вход данных адреса DA1 | 33 | Вход адреса A4 |
| 13 | Вход данных адреса DA0 | 34 | Вход адреса A5 |
| 14 | Вход выбора внешнего устройства SE1 | 35 | Вход адреса A6 |
| 15 | Вход синхронизации обмена SYNA | 36 | Вход адреса A7 |
| 16 | Вход признака записи/байта WRBY | 37 | Вход адреса A8 |
| 17 | Вход Чтения данных RD | 38 | Вход адреса A9 |
| 18 | Вход Записи данных WR | 39 | Вход адреса A10 |
| 19 | Выход ответа устройства для процессора AN | 40 | Вход адреса A11 |
| 20 | Вход Готовность устройства RA | 41 | Вход адреса A12 |
| 21 | Общий вывод 0V | 42 | Вывод питания от источника питания U |
Основные электро параметры при t=25+-10 градусов Цельсия
| Название характеристики, единица и режим замера | Буквенное обозначение | Норма | |
| больше | меньше | ||
| Выходное напряжение низкого уровня, V | UOL | - | 0,4 |
| Выходное напряжение высокого уровня, V | UOH | Ucc-0,4 | |
| Входной ток низкого уровня, uA | IIL | /-1,0/ | |
| Входной ток высокого уровня, uA | IIH | 1,0 | |
| Выходной ток низкого уровня (кроме вывода 19), mA | IOL | 0,8 | |
| Выходной ток низкого уровня (по выводу 19), mA | IOL | 2,4 | |
| Выходной ток высокого уровня, mA | IOH | /-0,4/ | |
| Ток потребления, uA | Icc | - | 25 |
| Выходной ток низкого уровня в состоянии Выключено, mA | IOZL | /-0,5/ | |
| Время задержки распространения сигнала, ns | tP(SYNA-E) | 40/40 | 250/200 |
| tP(RD-RDU) | - | 180 | |
| tP(WR-WRBYO) | - | 150 | |
| tP(WR-WRBY1) | - | 150 | |
| tP(RD-AN) | - | 250 | |
| tP(WR-AN) | - | 250 | |
Предельные 588ВТ1 параметры
