826УР1 микросхемы полупроводниковой:

826УР1 — интегральная микросхема усилитель промежуточной частоты и используются в РЭА в большой области эксплуатации. Производятся в металлостеклянном корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.105ТУ.

Ссылки на технические материалы

ссылки на 826УР1 дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

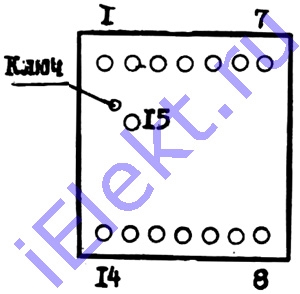

Расположение выводов схематическое

схема расположение выводов
Вес не превышает 5,3g.

Микросхема интегральная назначение выводов

Значение 826УР1 выводов:
Номер контакта Значение Номер контакта Значение
1 Корпус 9 12,0V
4 К1 10 Регулировка 3
5 К-2 11 Регулировка 5
6 Выход 12 Регулировка 2
7 Контрольная точка 13 Вход II
8 Регулировка 4 14 Вход I

Основные электро параметры при t=25+-10 градусов Цельсия

таблица 826УР1 основных электро показателей:
Название характеристики, единица и режим замера Обозначение буквой Норма
больше меньше
Коэффициент усиления напряжения Ку.и 4000 -
Входное сопротивление, kOm Rвх 5,6 -
Ток потребления, mA Iпот - 7
Напряжение питания 12V
Частота входного сигнала 128kHz
Напряжение входного сигнала 50uV

Допустимое значение статического потенциала 200V.

Предельные 826УР1 параметры
