827ИД1-1, Микросхема интегральная
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.
Вернуться на "главную" страницу сайта .
Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел .
827ИД1 микросхемы полупроводниковой:
827ИД1-1 — интегральная микросхема дешифратор и используются в РЭА в большой области эксплуатации. Производятся в металлостеклянном корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.105ТУ.
Ссылки на технические материалы
Знак завода изготовителя
Расположение выводов схематическое
Вес не превышает 5,2g.
Микросхема интегральная назначение выводов
Значение 827ИД1-1 выводов:
Номер контакта |
Значение |
Номер контакта |
Значение |
1 |
Питание 27V |
8 |
Выход 3 |
2 |
Вход 7 |
9 |
Выход 4 |
3 |
Вход 1 |
10 |
Выход 2 |
4 |
Выход 5 |
11 |
Вход 4 |
7 |
Выход 7 |
12 |
Вход 0 |
Значение 827ИД1-2 выводов:
Номер контакта |
Значение |
Номер контакта |
Значение |
1 |
Вход 9 |
7 |
Выход 1 |
2 |
Вход 2 |
8 |
Выход 7 |
3 |
Вход 3 |
9 |
Выход 8 |
4 |
Вход 6 |
11 |
Выход 5 |
5 |
Вход 5 |
14 |
Питание 27V |
6 |
Выход 6 |
|
|
Примечание. При эксплуатации выводы 4 и 7 микросхемы 827ИД1-1 соединить с выводами 11 и 8 микросхемы 827ИД1-2 соответственно.

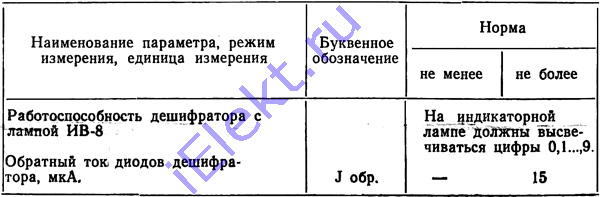

Основные электро параметры при t=25+-10 градусов Цельсия
таблица основных электро показателей:
Название характеристики, единица и режим замера |
Обозначение буквой |
Норма |
больше |
меньше |
Работоспособность дишифратора с лампой ИВ-8 |
|
На индикаторной лампе должны высвечиваться цифры 0-9 |
Обратный ток диодов дешифратора, uA |
Iобр |
- |
15 |
Предельные 827ИД1-1 параметры
©
